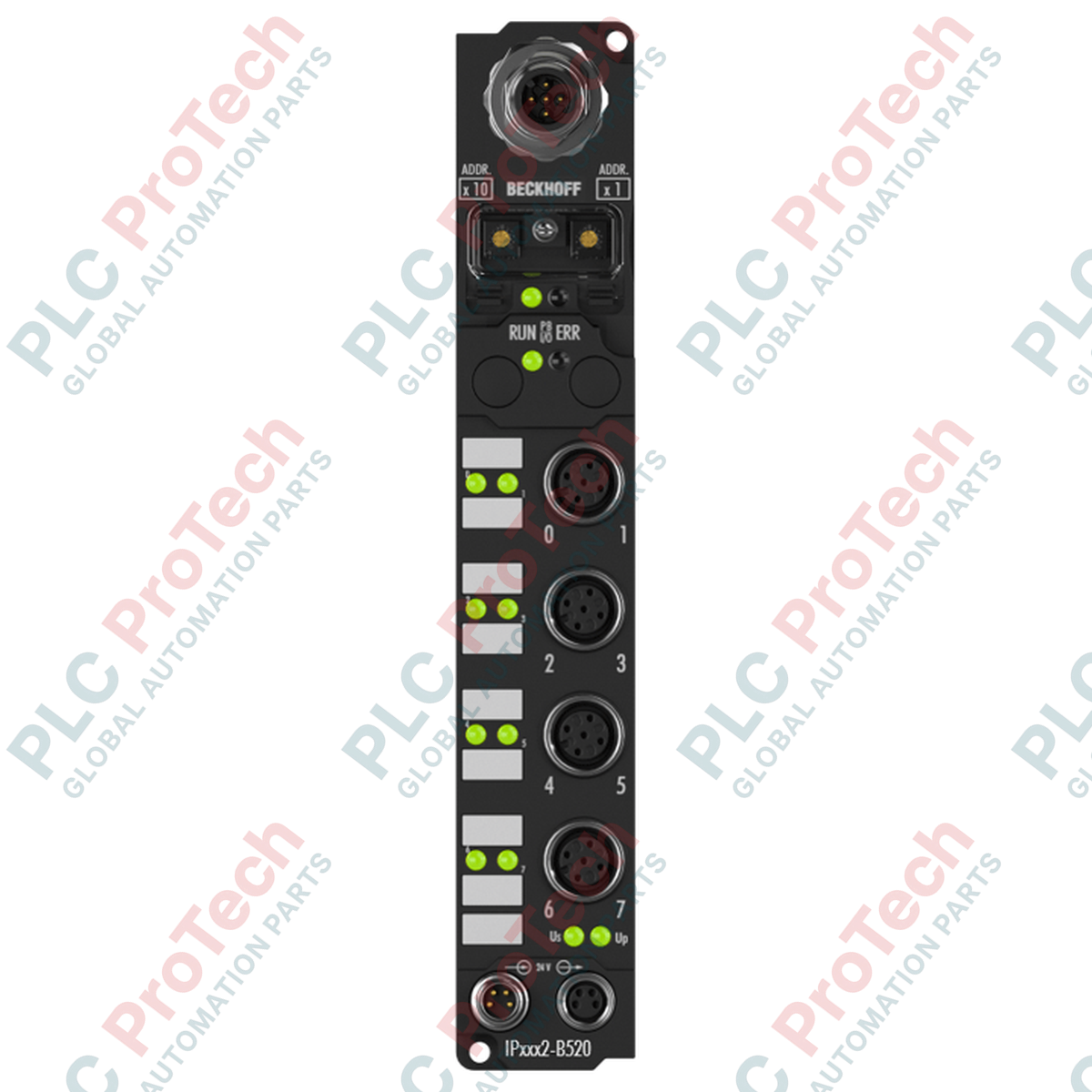

Boîtier de bus de terrain DeviceNet Beckhoff IP3102-B520

Description

Les réseaux de terrain industriels décentralisés nécessitent des interfaces robustes et fiables pour relier les points de processus distants aux contrôleurs centralisés. Le Beckhoff IP3102-B520 est un boîtier de bus de terrain DeviceNet hautes performances, conçu pour un montage direct dans des environnements de production exigeants, sans armoire de commande de protection. Grâce à sa connectivité DeviceNet intégrée, ce module gère les signaux physiques au niveau du terrain et les transmet via une connexion robuste à un bus industriel.

Équipé d’un détecteur automatique du débit en bauds prenant en charge des vitesses allant jusqu’à 500 kbaud, le IP3102-B520 s’adapte dynamiquement aux vitesses du réseau. Il offre une isolation électrique robuste de 500 V entre les circuits de tension de commande et le réseau de bus de terrain, garantissant l’intégrité des signaux et la protection du système. La configuration s’effectue facilement via l’interface logicielle Beckhoff KS2000 ou directement depuis le contrôleur maître à l’aide de protocoles de messagerie explicite.

Caractéristiques

• Communication avec le protocole DeviceNet natif et détection automatique du débit en bauds jusqu’à 500 kbaud.
• Boîtier renforcé conforme aux indices IP65, IP66 et IP67, conçu pour une installation directe au niveau du terrain dans des environnements difficiles.
• Modes de communication des E/S flexibles, notamment les options bit strobe, interrogation, cyclique et changement d’état (COS).
• Mise en cascade de l’alimentation via des interfaces de connexion M8 robustes (alimentation et bouclage en aval).
• Isolation électrique de 500 V entre la tension de commande et le système de bus de terrain afin de protéger les composants électroniques sensibles.
• Conception compacte et légère, résistante aux chocs et aux vibrations industriels conformément aux normes EN 60068.

Applications

• Systèmes d’automatisation de la fabrication décentralisés.
• Lignes d’assemblage automobile et cellules de travail robotisées.
• Systèmes de convoyage et lignes de manutention de matériaux à haut débit.
• Machines d’emballage industrielles lourdes et industries de transformation.

Spécifications techniques

Connexions et interfaces

Directives d’installation

• Montez le Fieldbus Box sur une surface plane et résistante aux vibrations à l’aide de vis de fixation standard. L’orientation d’installation est libre.
• Assurez-vous que tous les capuchons de protection ou connecteurs de câble M12 et M8 sont serrés au couple spécifié afin de maintenir l’indice de protection IP67 contre les infiltrations.
• Utilisez uniquement des câbles en cuivre blindés pour la ligne de bus afin de respecter les normes de compatibilité électromagnétique DeviceNet.
• Vérifiez que la consommation totale de courant des capteurs connectés via la boucle M8 ne dépasse pas le courant nominal maximal de 0,5 A.
