Description

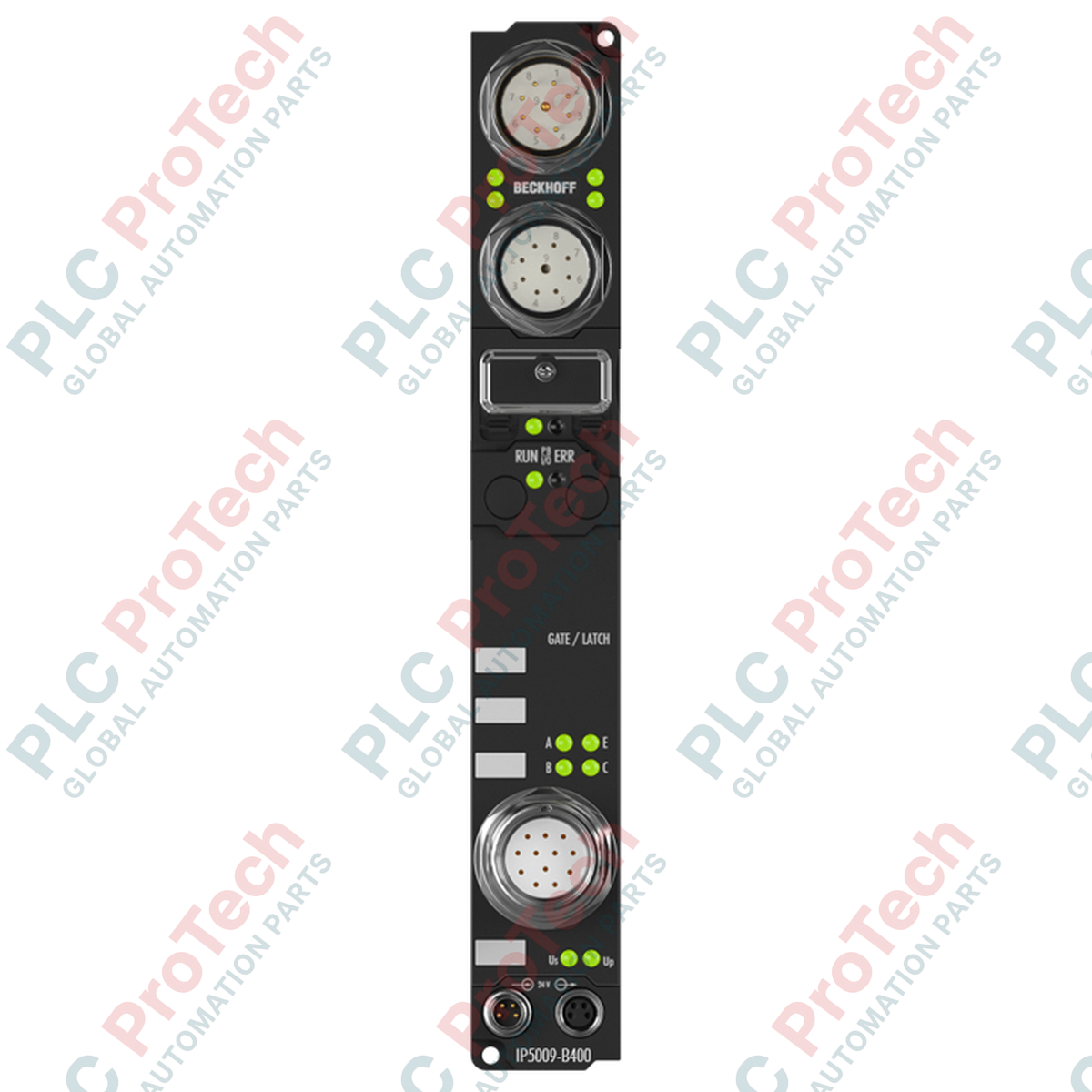

Le BECKHOFF IP5009-B400 est un module Fieldbus Box compatible avec Interbus, conçu pour établir une connexion directe avec des encodeurs absolus SSI. Faisant office d’interface de capteur monocanal, ce module lit les informations de position physique provenant de capteurs absolus et transmet directement les données au système Interbus de niveau supérieur. Intégrée dans un boîtier robuste en polyamide XXL, cette unité est conçue pour être installée directement sur les machines et les équipements, éliminant ainsi le besoin d’une armoire électrique distincte.

Le module est équipé d’une interface de signal différentiel RS485 haut débit capable de traiter des longueurs d’entrée série réglables. Les bornes de raccordement comprennent des connecteurs circulaires M23 normalisés pour l’encodeur absolu et le réseau Interbus, ainsi que des connecteurs M8 compacts pour la distribution de l’alimentation. Ces connexions physiques robustes garantissent une communication fiable et un haut niveau de protection contre les infiltrations dans les environnements d’automatisation industrielle.

Caractéristiques

• Interface SSI monocanal pour encodeur absolu, assurant un retour de position de haute précision
• Connexion directe aux réseaux Interbus à l’aide de connecteurs circulaires M23 normalisés
• Entrée de signal différentiel RS485 pour une transmission fiable des données dans les environnements soumis aux perturbations électriques
• Débits de transfert de données SSI configurables, avec une valeur par défaut standard de 250 kHz
• Alimentation du capteur protégée contre les courts-circuits et dérivée directement de la tension de commande
• Boîtier robuste en polyamide offrant un niveau de protection IP65, IP66 et IP67
• Compatible avec la suite logicielle BECKHOFF KS2000 pour simplifier le paramétrage et le diagnostic

Applications

• Surveillance directe de la position absolue, avec montage sur machine, sans armoires de commande de protection
• Intégration d’encodeurs rotatifs et linéaires dans l’automatisation d’usine basée sur Interbus
• Commande de mouvements industriels, manutention et systèmes de convoyage nécessitant un retour de position absolue

Caractéristiques techniques

Généralités

Alimentation électrique

Interbus et communication

Interface SSI

Normes environnementales et de sécurité

Directives d’installation

1. Assurez-vous que l’alimentation du système est complètement coupée et consignée avant de commencer l’installation.
2. Avant le montage, vérifiez que le Fieldbus Box BECKHOFF IP5009-B400 ne présente aucun dommage physique.
3. Montez directement le module sur une surface de montage plane et exempte de vibrations à l’aide des deux trous intégrés de 3,5 mm et de visserie M3 appropriée.
4. Raccordez le câble de codeur SSI M23 à 12 broches au connecteur fileté correspondant du module, en vous assurant que la bague extérieure est complètement serrée afin de préserver l’étanchéité.
5. Raccordez les câbles réseau d’entrée et de sortie Interbus aux connecteurs M23 à 9 broches.
6. Branchez les connecteurs d’alimentation M8 à 4 broches en vérifiant la polarité correcte des tensions de commande et de charge.
7. Mettez le système sous tension et observez les voyants d’état afin de vérifier le bon fonctionnement et la communication avec l’interface.

Directives de configuration

Pour configurer les paramètres de fonctionnement, tels que le débit de transfert SSI ou la largeur en bits de l’entrée série, connectez le BECKHOFF IP5009-B400 à un PC exécutant l’outil logiciel de configuration BECKHOFF KS2000. Dans l’interface du logiciel, vous pouvez ajuster la configuration de l’image de processus et définir les propriétés du module conformément aux spécifications exactes du codeur absolu connecté.
