BECKHOFF

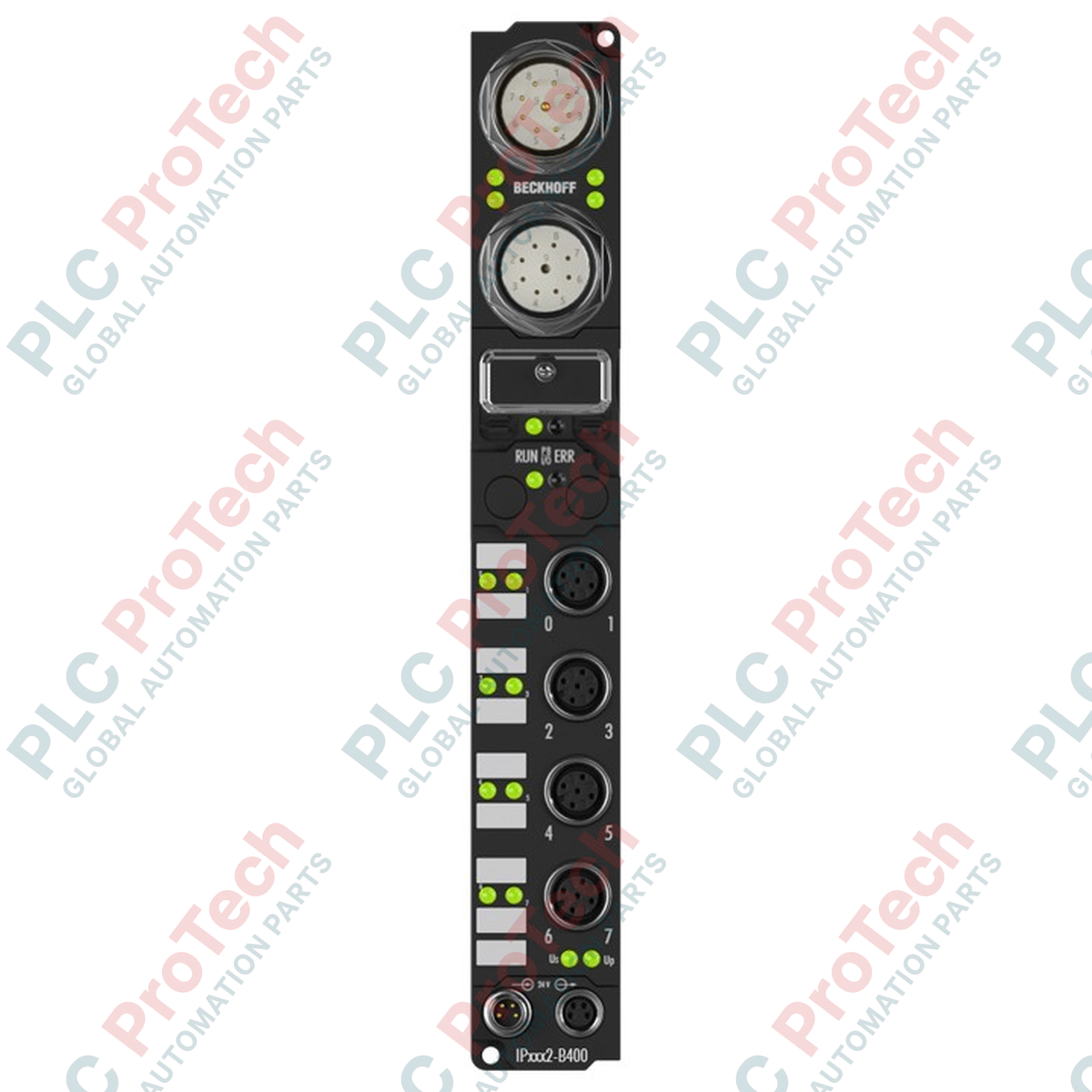

Beckhoff IP4112-B400 Module Fieldbus Box

SKU IP4112-B400

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : BECKHOFF

  • N° de produit : IP4112-B400

  • Pays d'origine :Allemagne

  • Type de produit : Modules de boîtier Fieldbus

  • Paiement : Virement bancaire, Western Union

  • Poids : 500g

  • Dimensions : 160 mm x 120 mm x 60 mm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Description

Conçu pour un montage direct sur machine dans des environnements industriels exigeants, le Beckhoff IP4112-B400 offre une interface de bus de terrain Interbus robuste sans nécessiter de boîtier de protection supplémentaire. En intégrant directement sur site les mécanismes de commande et de traitement, ce module permet un fonctionnement robuste des E/S décentralisées avec un indice de protection IP65/66/67. Il est doté de nœuds de connexion M23 standard pour une communication réseau fluide et est entièrement configurable dans l’environnement spécialisé du logiciel de configuration KS2000.

Caractéristiques

  • Capacités de communication hautement fiables sur réseau Interbus.
  • Protection robuste contre la pénétration de poussière et de liquides, conforme aux indices IP65, IP66 et IP67.
  • Format adapté au montage direct sur machine, sans nécessiter de boîte à bornes.
  • Configurations à double interface d’alimentation M8 permettant une connexion en cascade simplifiée en aval.
  • Intégration complète de la configuration dans l’environnement Beckhoff KS2000.
  • Résistance exceptionnelle aux vibrations et aux chocs, conforme aux normes industrielles européennes.

Applications

  • Lignes d’assemblage automobile utilisant des réseaux Interbus anciens et modernes.
  • Manutention, logistique et systèmes de convoyage multizones.
  • Installations de traitement nécessitant une distribution décentralisée des E/S dans des zones très humides ou poussiéreuses.

Caractéristiques techniques

Paramètre de spécification Valeur technique
Fabricant Beckhoff Automation
Numéro de modèle IP4112-B400
Type de produit Boîtier de bus de terrain
Interface de bus 1 connecteur femelle M23 à 9 broches, 1 connecteur mâle M23 à 9 broches (Interbus)
Alimentation de la tension de commande 24 V CC (20 à 29 V CC)
Consommation de courant (alimentation du boîtier) 85 mA + charge du capteur (max. 0,5 A)
Raccordement d’alimentation 1 prise mâle M8, 4 broches
Raccordement d’alimentation en aval 1 prise femelle M8, 4 broches
Indice de protection IP65 / IP66 / IP67 (conforme à la norme EN 60529)
Température de fonctionnement 0 à +55 degC
Température de stockage -25 à +85 degC
Résistance aux vibrations et aux chocs Conforme aux normes EN 60068-2-6 / EN 60068-2-27
Immunité/émissions CEM Conforme aux normes EN 61000-6-2 / EN 61000-6-4
Pays d’origine Allemagne
Poids d’expédition (calculé) 0,55 kg
Dimensions de l’emballage (calculées) 160 mm x 120 mm x 60 mm

Raccordements et interfaces

Broche du connecteur d’alimentation M8 Affectation des fonctions
Broche 1 Tension d’alimentation, +24 V CC
Broche 2 Alimentation de la tension de charge (selon la configuration des E/S)
Broche 3 Tension de commande GND
Broche 4 Tension de charge GND

Constats empiriques d’ingénierie

Modèles alternatifs et compatibilité

Le suffixe « B400 » désigne l’intégration native dans les topologies Interbus via des connecteurs M23. Pour migrer vers des réseaux modernes tels qu’EtherCAT ou PROFINET, il convient de choisir d’autres suffixes Fieldbus Box (par exemple, « -B110 » ou « -B310 »). En cas de remplacement de modules d’ancienne génération, vérifiez que le fichier de configuration du maître existant (GSD ou base de données de description d’appareil) correspond à la révision héritée de cette séquence de firmware spécifique.

Pièges à éviter et notes d’ingénierie

Dans les installations distribuées, une cause fréquente de panne est le dépassement des seuils totaux de distribution physique de l’alimentation. Lors de la connexion en série de modules via les connecteurs M8 en aval, veillez à ce que la consommation totale des réseaux de capteurs et des commandes auxiliaires ne dépasse pas la limite absolue de 0,5 A. Une consommation de courant excessive entraînera des chutes localisées sur le rail d’alimentation et des pertes de communication.

Conseils de mise en service et de câblage

Pour conserver l’indice de protection IP67 dans des conditions d’utilisation difficiles, les ports M8 ou M23 inutilisés doivent être obturés à l’aide de bouchons filetés métalliques de protection officiels. Les bouchons de transport en plastique standard n’empêchent pas la pénétration de liquides au fil du temps. Pour les diagnostics avec KS2000, veillez à utiliser l’adaptateur d’interface série isolé approprié afin d’éviter les boucles de masse entre les nœuds du bus de terrain et le matériel de votre PC.

Consignes d’installation

AVERTISSEMENT CRITIQUE :

Isolez toujours les lignes d’alimentation 24 V DC avant toute opération de montage ou de maintenance. Le raccordement ou le débranchement de câbles actifs sous charge peut entraîner une corruption des données de diagnostic, des arcs électriques ou une défaillance localisée du matériel émetteur-récepteur.

1

Montez le Fieldbus Box sur une surface plane, exempte de vibrations, à l’aide de vis M4 standard. Serrez les éléments de fixation à un couple de 1,2 Nm.

2

Établissez les lignes physiques entrantes et sortantes Interbus à l’aide de câbles industriels M23 à 9 broches fortement blindés.

3

Raccordez l’alimentation 24 V DC via le connecteur mâle M8 à 4 broches. Serrez fermement à la main toutes les bagues moletées afin de mettre en place le joint torique interne.

FAQ

Quel est le principal protocole de bus de terrain pris en charge par l’IP4112-B400 ?

L’IP4112-B400 est spécialement conçu pour les réseaux Interbus et utilise des connecteurs M23 standard à 9 broches pour les signaux d’entrée et de sortie du réseau.

Ce module peut-il être installé directement dans les zones de lavage ?

Oui, avec ses indices de protection IP65, IP66 et IP67, il est étanche à la poussière et résiste aux jets d’eau à haute pression ainsi qu’à de courtes périodes d’immersion, à condition que tous les ports inutilisés soient obturés.

Quel logiciel faut-il pour configurer l’appareil ?

Le module se configure à l’aide de la suite logicielle Beckhoff KS2000, connectée par des canaux de diagnostic standard.

Comment l’alimentation est-elle fournie et distribuée aux appareils en aval ?

L’alimentation arrive par un connecteur mâle M8 à 4 broches et peut être transmise en chaîne aux modules suivants via le connecteur femelle M8 en aval, jusqu’à une charge maximale de 0,5 A.
