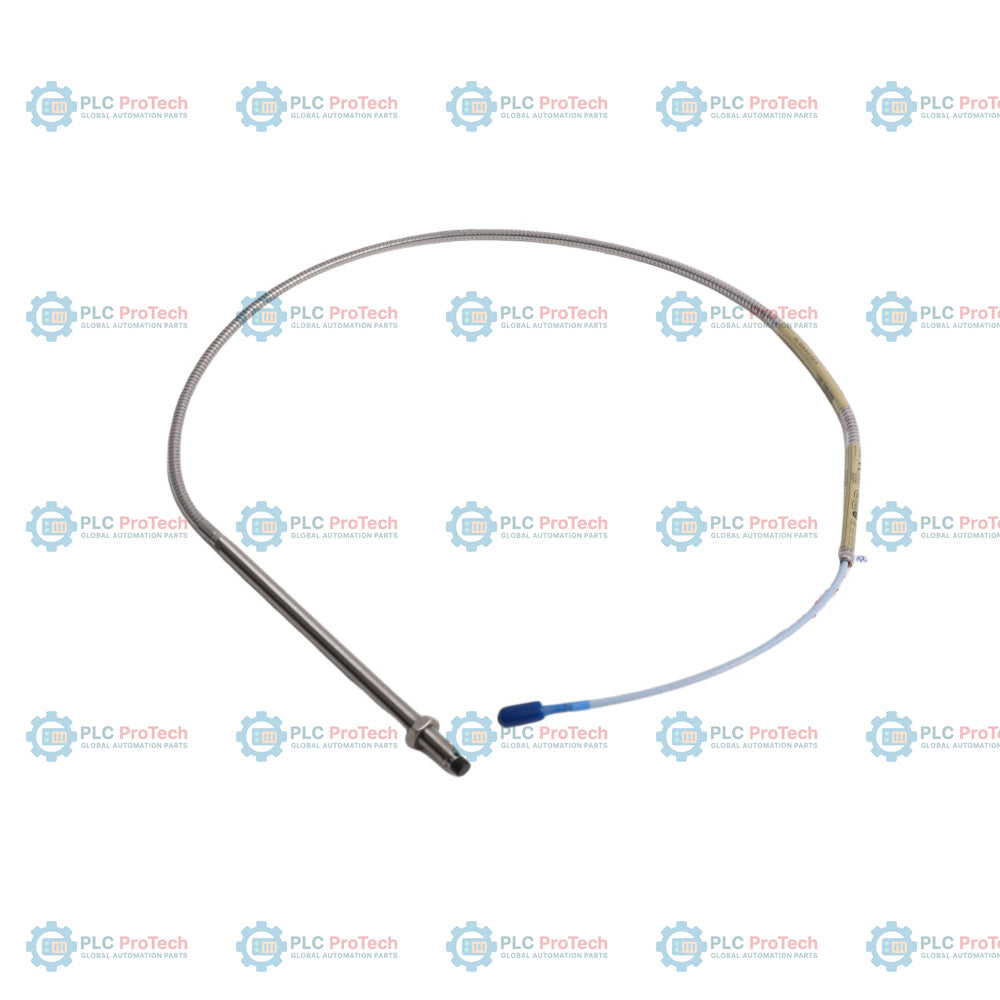

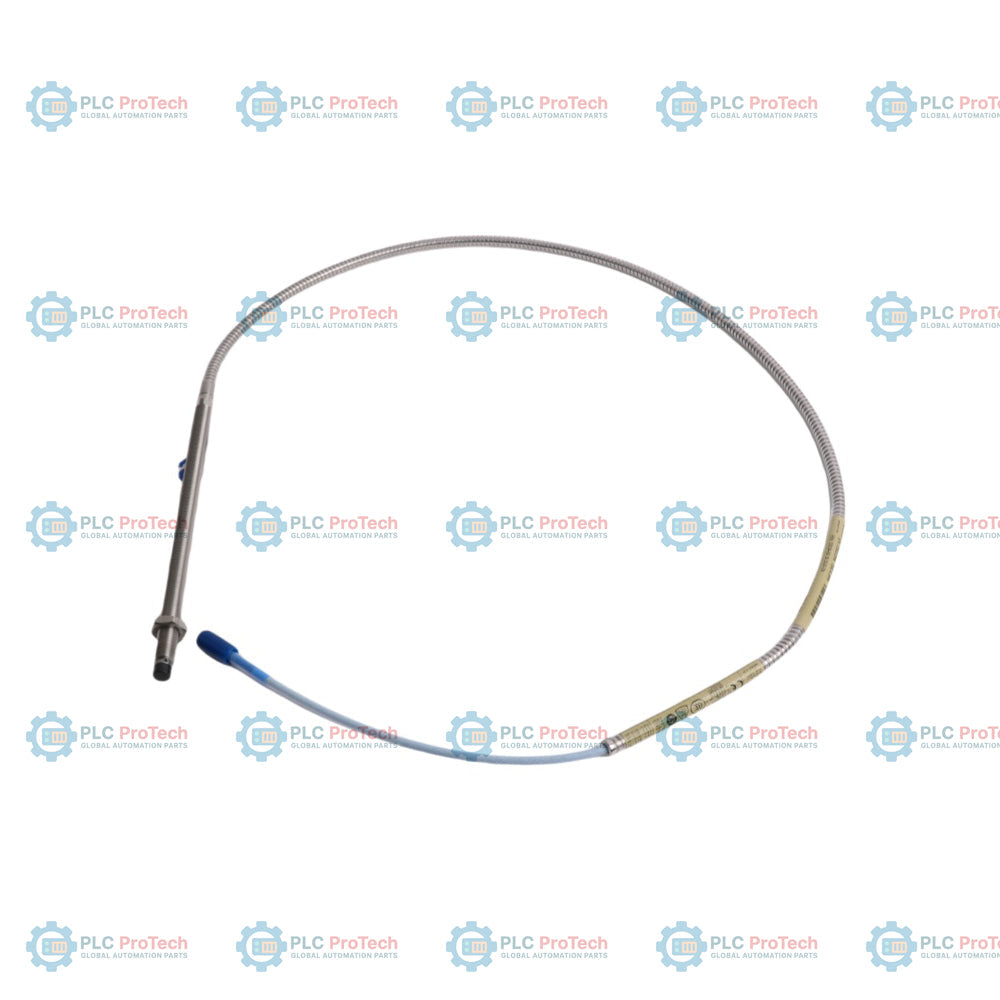

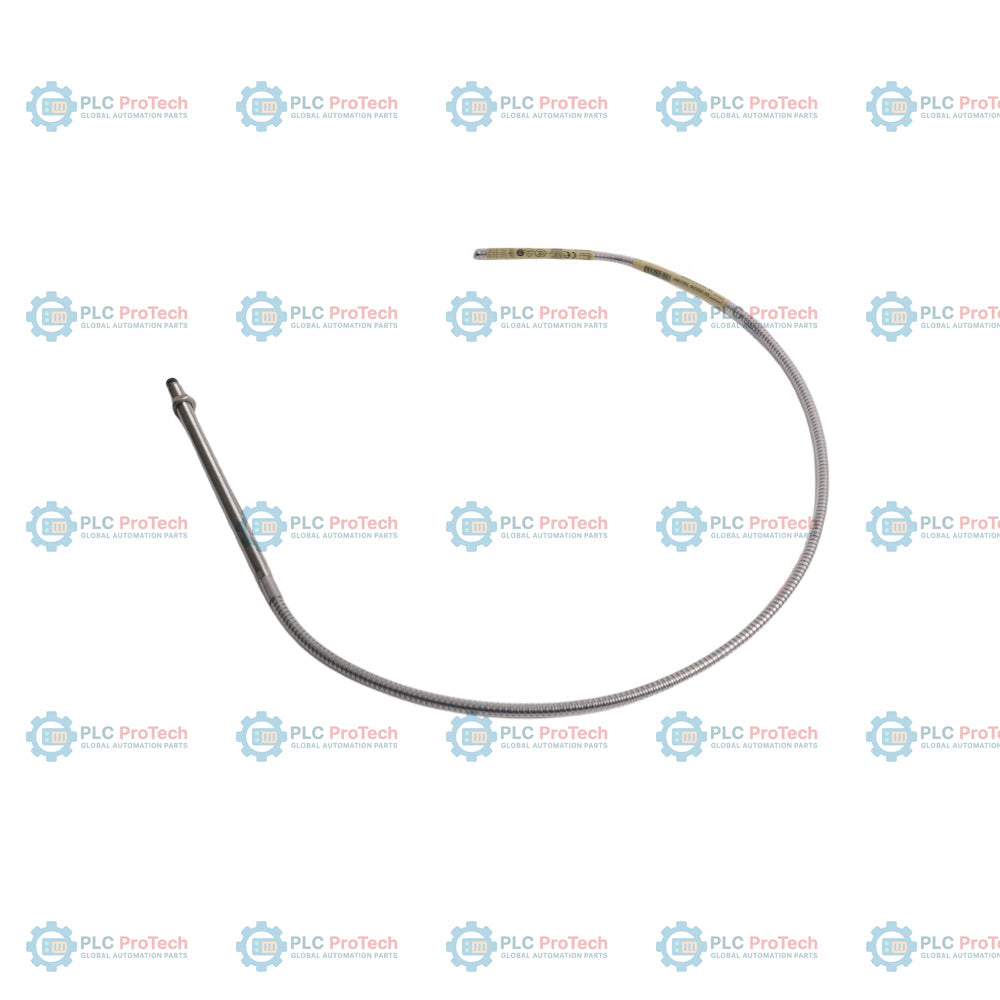

Le corps de sonde métrique M10 x 1 entièrement fileté (longueur non filetée de l’option 00), doté d’une gaine blindée de protection intégrée en acier inoxydable AISI 302 ou 304 recouvrant un câble de 1,0 mètre, définit la configuration de la sonde de proximité 330104-00-18-10-01-00. Cette conception mécanique est prévue pour résister à une usure importante, ce qui la rend adaptée aux applications où des câbles non blindés seraient exposés à des dommages mécaniques, à l’abrasion ou à la contamination par des fluides dans les machines industrielles.
Cette configuration se caractérise par une longueur totale de boîtier de 180 mm (option 18) et une longueur totale de 1,0 mètre (option 10). Contrairement aux variantes dépourvues de protection physique, la gaine blindée protège le câble coaxial triaxial. Elle est fournie avec un connecteur coaxial miniature ClickLoc et un protecteur de connecteur préinstallé (option 01), et ne nécessite aucune homologation d’organisme (option 00). Elle se connecte à un câble d’extension 3300 XL et à un capteur Proximitor compatibles dans le cadre d’une chaîne complète de mesure de déplacement sans contact.
Cette sonde de proximité est utilisée dans les systèmes de protection des machines et de surveillance de leur état. Les installations typiques comprennent :
| Segment d’option | Valeur du code | Signification de la configuration |
|---|---|---|
| Numéro de pièce commandable | 330104-00-18-10-01-00 | Sonde de proximité 3300 XL de 8 mm, filetage M10 x 1, avec armure de protection |
| A - Option de longueur non filetée | 00 | Longueur non filetée de 0 mm (boîtier entièrement fileté) |
| B - Option de longueur totale du boîtier | 18 | Longueur totale du boîtier de 180 mm |
| C - Option de longueur totale | 10 | Longueur totale de 1,0 mètre (3,3 pieds) |
| D - Option de type de connecteur et de câble | 01 | Connecteur coaxial miniature ClickLoc avec protecteur de connecteur, câble standard |
| E - Option d’homologation par un organisme | 00 | Non requis |
| Paramètre | Valeur de la spécification |
|---|---|
| Fabricant | Bently Nevada (Baker Hughes) |
| Numéro de pièce | 330104-00-18-10-01-00 |
| Système de transducteur | 3300 XL 8 mm |
| Type de filetage | Métrique M10 x 1 |
| Armure mécanique | Acier inoxydable AISI 302 ou 304 flexible avec gaine en FEP |
| Longueur du boîtier non filetée | 0 mm |
| Longueur totale du boîtier | 180 mm |
| Longueur totale de la sonde | 1,0 mètre (3,3 pieds) |
| Option de connecteur et de câble | Connecteur coaxial miniature ClickLoc avec protecteur de connecteur, câble standard |
| Homologations des organismes | Non requis (option 00) |
| Diamètre de l’embout de la sonde | 8,0 mm (0,31 po) |
| Matériau de l’embout de la sonde | Sulfure de polyphénylène (PPS) |
| Matériau du boîtier de la sonde | Acier inoxydable AISI 303 ou 304 (SST) |
| Construction du câble | Triaxial 75 ohms, isolé au FEP |
| Limite de résistance à la traction | 330 N (75 lbf) entre le boîtier et le câble de la sonde |
| Rayon de courbure minimal du câble | 25,4 mm (1,0 po) |
| Plage linéaire | 2,0 mm (80 mils), commence à 0,25 mm (10 mils) de la cible |
| Facteur d’échelle moyen | 7,87 V/mm (200 mV/mil) |
| Plage de température de la sonde | -52 °C à +177 °C (-62 °F à +350 °F) |
| Étanchéité à la pression | Joint torique Viton assurant l’étanchéité à la pression entre l’embout et le boîtier |
| Poids approximatif | 0,15 kg (150 g) |
| Dimensions physiques | 220 mm x 220 mm x 35 mm (H x L x P) [configuration enroulée] |
| Interface de connexion | Description |
|---|---|
| Conducteur central | Chemin du signal du circuit d’excitation à courants de Foucault et de la sortie du transducteur |
| Blindage extérieur | Chemin de retour à la masse et blindage électrique |
| Type de connecteur | Connecteur coaxial mâle miniature ClickLoc avec protecteur intégré |
Livraison express mondiale
Retours et garantie
Fabricant : Bently Nevada
N° de produit : 330104-00-18-10-01-00
Pays d'origine :États-Unis
Type de produit : 3300 XL Sonde de proximité de 8 mm
Code-barres : 8537101190
Paiement : Virement bancaire, Western Union
Poids : 150g
Dimensions : 220 mm x 220 mm x 35 mm (H x W x P)
Port d'expédition : Xiamen
Garantie : 12 mois
