Description

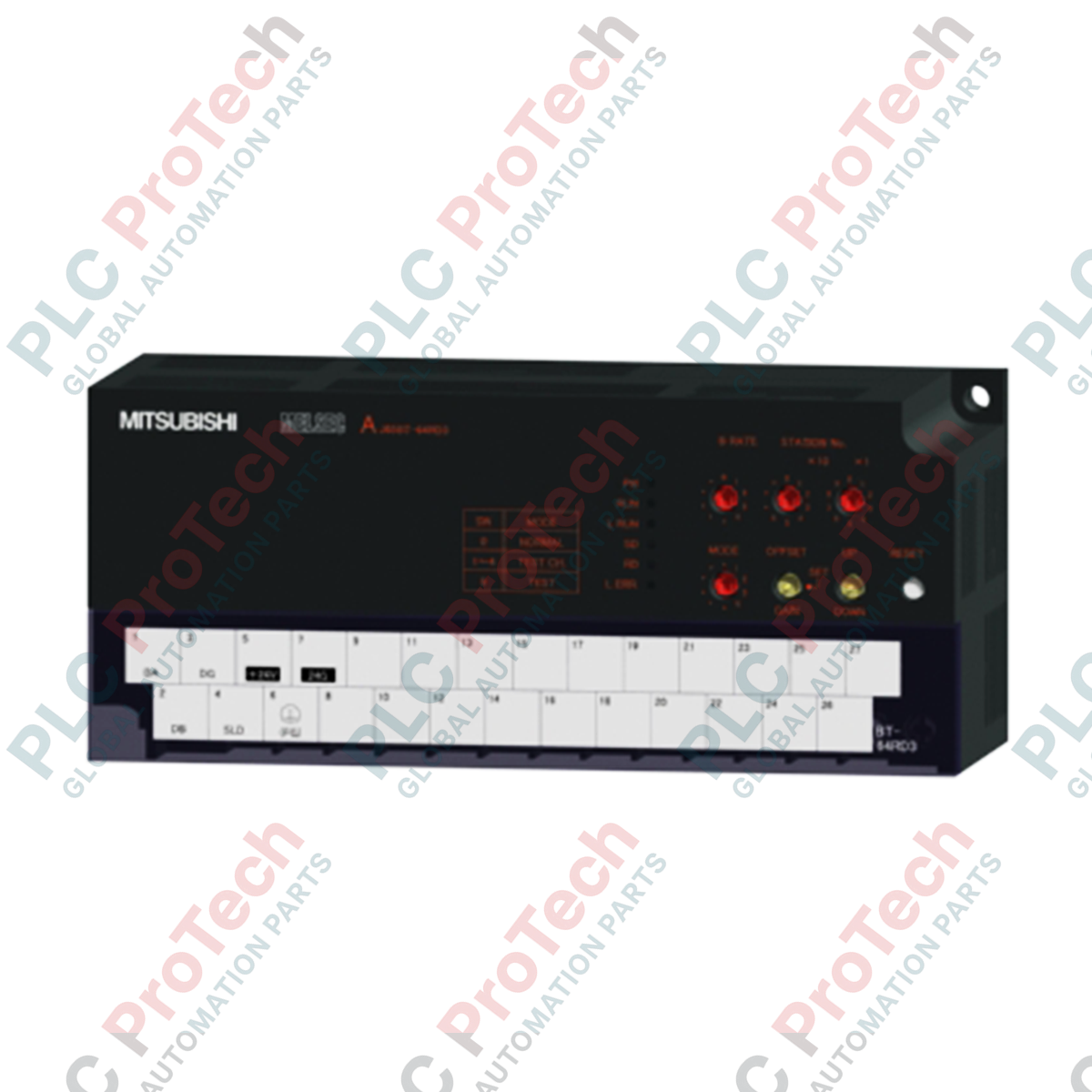

Pour assurer une surveillance thermique de haute précision dans les environnements industriels automatisés, le AJ65BT-64RD3 est un module d’entrée RTD à résistance de platine de qualité industrielle. Cette station distante se connecte directement aux réseaux CC-Link, permettant d’intégrer facilement les données télémétriques des capteurs de température aux systèmes PLC et DCS centraux.
Le module prend en charge quatre voies d’entrée RTD indépendantes à 3 fils, compatibles avec les capteurs Pt100 et JPt100 standard. Il convertit les signaux analogiques bruts des capteurs en valeurs binaires signées de 16 bits ou haute résolution de 32 bits, garantissant une conversion numérique précise. L’isolation électrique par photocoupleurs internes sépare les circuits d’entrée des capteurs de la ligne de communication CC-Link, protégeant le réseau contre les pics de tension en mode commun et les interférences électromagnétiques.
Caractéristiques
- Prend en charge jusqu’à 4 voies RTD indépendantes à 3 fils (compatibilité Pt100 et JPt100).
- Vitesse de conversion rapide de 40 ms par voie pour une surveillance en temps réel.
- Configuration flexible des sorties numériques avec des modes binaires signés de 16 ou 32 bits.
- Isolation par photocoupleur à haute intégrité entre les entrées des capteurs et le système de transmission CC-Link.
- Interfaces de borniers amovibles en 2 parties (bornes à vis M3.5 à 7 et 27 points) pour simplifier le câblage sur site et le remplacement des modules.
Applications
- Surveillance thermique des fours industriels.
- Suivi de la température des procédés chimiques et pétrochimiques.
- Gestion des systèmes CVC, de réfrigération et de refroidissement.
- Diagnostic de la température des turbines et des paliers des centrales de production d’électricité.
Caractéristiques techniques
| Fabricant |
Mitsubishi Electric |
| Référence / Modèle |
AJ65BT-64RD3 |
| Type de module |
Unité d’entrée de température RTD CC-Link |
| Nombre de voies |
4 |
| Capteurs compatibles |
Pt100, JPt100 (type 3 fils) |
| Plage de mesure |
-180 à 600 degC (Pt100 et JPt100) |
| Résolution |
0,025 degC |
| Courant de sortie du capteur |
1 mA |
| Précision (25 degC +/- 5 degC) |
+/- 0,1 % de la pleine échelle |
| Précision (0 à 55 degC) |
+/- 0,25 % de la pleine échelle |
| Vitesse de conversion |
40 ms / canal |
| Type de station CC-Link |
Station de périphérique déporté (Ver.1, occupe 4 stations) |
| Méthode d’isolation |
Isolation par photocoupleur (entre les entrées et la ligne CC-Link ; canaux non isolés entre eux) |
| Tension de tenue |
500 VCA pendant 1 minute (entre les bornes d’alimentation, de communication, d’entrée et de terre) |
| Résistance d’isolement |
10 MOhm ou plus (à 500 VCC) |
| Alimentation requise |
24 VCC (18 à 30 VCC admissibles), 0,17 A |
| Type de raccordement des bornes |
Bornier à 7 points (vis M3.5) pour l’alimentation et CC-Link ; bornier à 27 points (vis M3.5) pour les E/S des capteurs |
| Température de fonctionnement |
0 à 55 degC |
| Température de stockage |
-20 à 75 degC |
| Humidité ambiante |
10 à 90 % HR (sans condensation) |
| Dimensions (H x W x P) |
65 mm x 151,9 mm x 63 mm |
| Poids |
0,38 kg (poids à l’expédition : 1,4 kg) |
Consignes d’installation
- Installez le module dans une armoire de commande industrielle propre et sans poussière, avec un indice de protection IP54 ou supérieur.
- Assurez-vous que le système est complètement hors tension avant de brancher ou de débrancher le câble CC-Link et le câblage des sondes RTD.
- Utilisez un câble dédié CC-Link pour garantir l’intégrité du signal sur le réseau de bus de terrain.
- Mettez à la terre le blindage du câble CC-Link et raccordez la borne de terre du module à un point de mise à la terre à faible impédance.
- Respectez un dégagement minimal autour du module pour assurer une dissipation thermique adéquate.
