Description

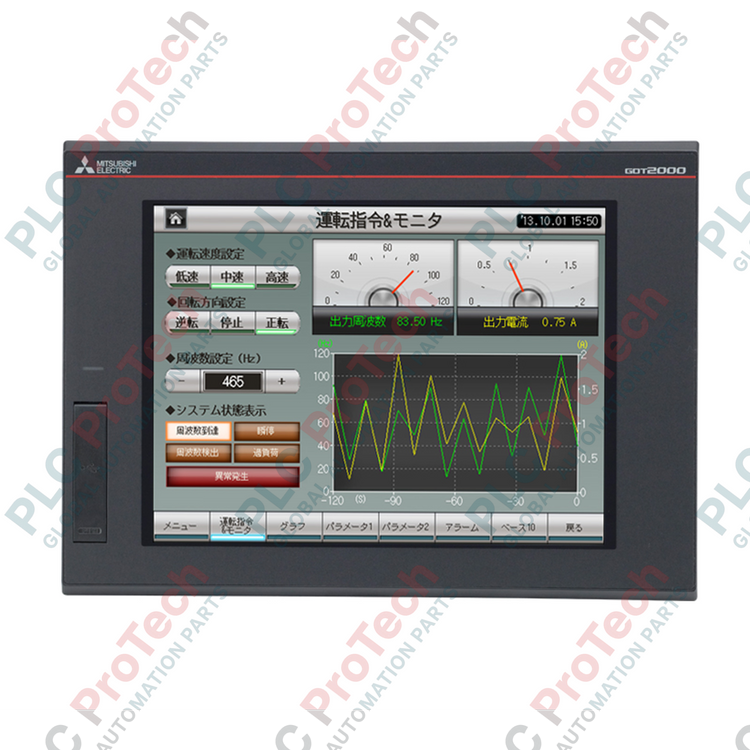

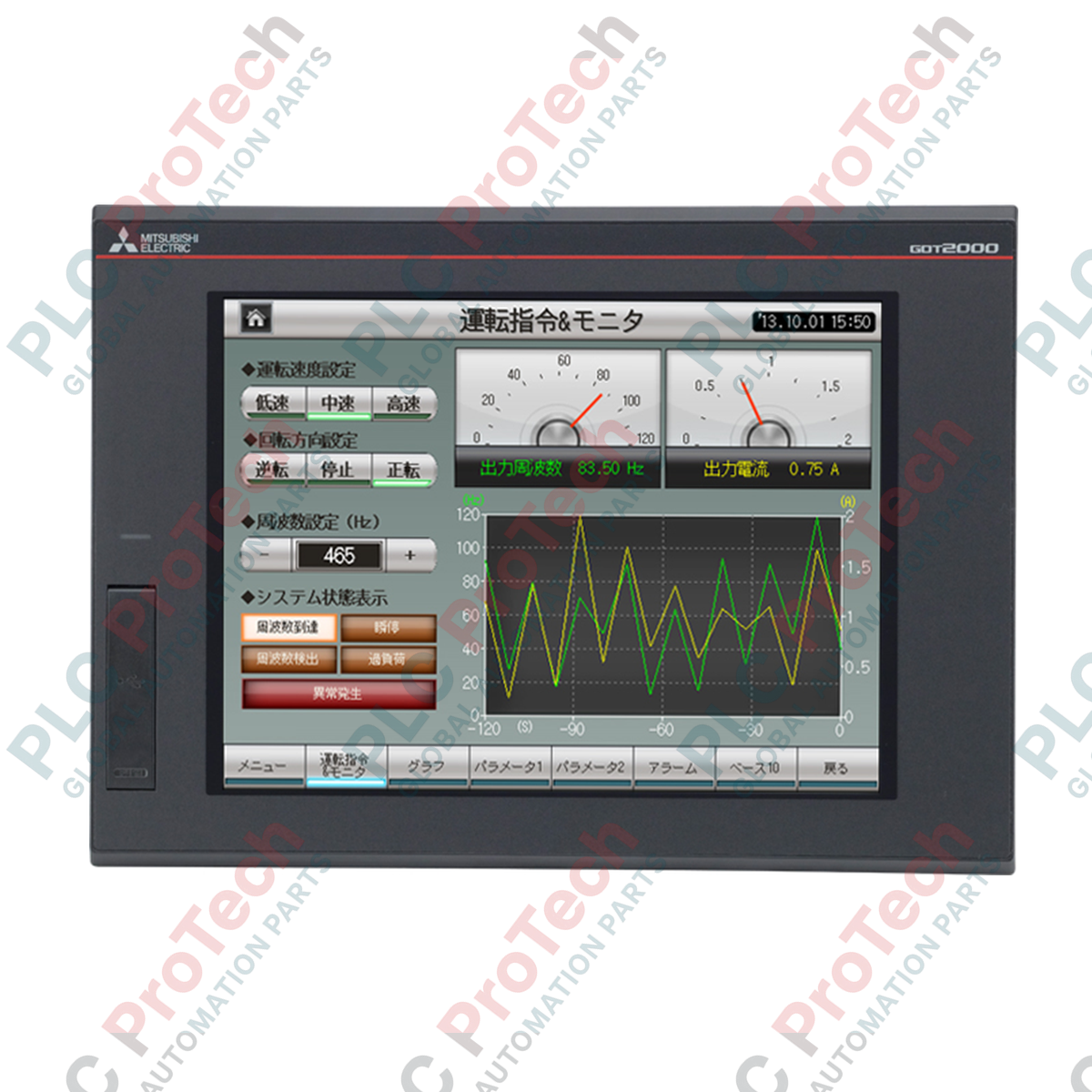

Conçu pour la visualisation de procédés complexes, le Mitsubishi Electric GT2715-XTBA est un terminal opérateur hautes performances de la série GOT2000. Doté d’un écran TFT XGA de 15 pouces avec prise en charge des gestes multi-touch, cette interface homme-machine (IHM) offre une visualisation haute résolution et un contrôle robuste pour les environnements exigeants de production et de procédés. L’appareil intègre une dalle tactile à film résistif analogique, permettant d’utiliser intuitivement les gestes de pincement, de zoom et de balayage afin de simplifier les opérations de surveillance et d’améliorer la sécurité des opérateurs.
Fonctionnant sur une alimentation CA de 100 à 240 V, le GT2715-XTBA offre une mémoire embarquée importante (57 Mo de ROM pour le stockage et 128 Mo de RAM pour les opérations) ainsi que des interfaces de communication complètes permettant une connexion fluide aux automates programmables, aux variateurs de fréquence et aux autres dispositifs d’automatisation sur le terrain. Il intègre également un capteur de présence orienté vers l’avant qui contrôle automatiquement le rétroéclairage en fonction de la proximité de l’opérateur, prolongeant ainsi sa durée de vie et réduisant la consommation d’énergie.
Caractéristiques
- Écran couleur TFT XGA de 15 pouces à haute résolution, prenant en charge 65 536 couleurs pour des graphismes nets.
- Dalle tactile à film résistif analogique prenant en charge les pressions simultanées en 2 points et les gestes.
- Capteur de présence intégré avec une portée de détection de 1 mètre pour optimiser la consommation électrique du rétroéclairage.
- Deux ports USB hôtes (USB-A à l’avant et à l’arrière) et un port USB périphérique (Mini-B à l’avant) pour la configuration et le transfert de données.
- Emplacement intégré pour carte SD compatible SDHC, prenant en charge jusqu’à 32 Go de stockage externe.
- Construction de protection robuste avec une face avant classée IP67F, résistante à l’huile, à l’eau et à la poussière.
- Durée de vie prolongée du rétroéclairage LED, d’environ 60 000 heures dans des conditions normales de température de fonctionnement.
Applications
- Surveillance des procédés de raffinage du pétrole et du gaz et de pétrochimie
- Lignes d’assemblage automobile et commande de cellules de travail robotisées
- Visualisation des installations de traitement des eaux et des eaux usées
- Panneaux de commande de production d’énergie et de services publics
- Systèmes de conditionnement et de manutention de matériaux à grande échelle
Caractéristiques techniques
| Paramètre |
Spécification |
| Fabricant |
Mitsubishi Electric |
| Modèle / Référence |
GT2715-XTBA |
| Série |
Série GOT2000 (modèle avancé) |
| Type d’écran |
Écran LCD couleur TFT XGA de 15 pouces |
| Résolution |
1 024 x 768 points |
| Taille de l’écran (W x H) |
304,1 mm x 228,1 mm |
| Couleurs d’affichage |
65 536 couleurs |
| Type de rétroéclairage |
LED (non remplaçable) |
| Durée de vie du rétroéclairage |
60 000 heures ou plus (à une température ambiante de 25 °C) |
| Type de dalle tactile |
Film résistif analogique |
| Capacité multi-touch |
Pression simultanée en 2 points maximum |
| Mémoire utilisateur |
Stockage (ROM) : 57 MB, fonctionnement (RAM) : 128 MB |
| Tension d’alimentation d’entrée |
100 à 240 V CA (+10%, -15%) |
| Fréquence d’entrée |
50 / 60 Hz (+/-5%) |
| Consommation électrique (max.) |
51 W ou moins |
| Consommation électrique (autonome) |
25 W (10 W avec le rétroéclairage éteint) |
| Courant d’appel |
40 A ou moins (3 ms, température ambiante de 25 degC) |
| Durée admissible d’interruption momentanée |
Dans les 20 ms (à 100 V CA ou plus) |
| Immunité au bruit |
Tension de bruit de 1500 Vp-p, largeur de bruit de 1 us (simulateur de bruit à 25 à 60 Hz) |
| Tension de tenue |
1500 V CA pendant 1 minute (entre la borne d’alimentation et la terre) |
| Résistance d’isolement |
10 MOhm ou plus (500 V CC entre la borne d’alimentation et la terre) |
| Pile de l’horloge interne |
Pile au lithium GT11-50BAT (durée de vie d’environ 5 ans à 25 degC) |
| Section de fil applicable |
0.75 à 2 mm2 |
| Vis des bornes |
Bornes à étrier M3 (couple de serrage : 0,5 à 0,8 N-m) |
| Dimensions extérieures (W x H x D) |
397 mm x 300 mm x 60 mm |
| Dimensions de la découpe du panneau (W x H) |
383.5 mm x 282.5 mm |
| Poids |
4.5 kg (sans les supports de montage) |
| Indice de protection |
Avant : IP67F, intérieur de l’armoire de commande : IP2X |
Connexions et interfaces
| Port d’interface |
Type de connecteur |
Fonction et vitesse de transmission |
| RS-232 |
D-sub à 9 broches (mâle) |
1 canal, jusqu’à 115200 bps |
| RS-422/485 |
D-sub à 9 broches (femelle) |
1 canal, jusqu’à 115200 bps |
| Ethernet |
RJ-45 (prise modulaire) |
1 canal, 10BASE-T/100BASE-TX |
| Hôte USB |
USB-A (avant / arrière) |
2 canaux, haut débit 480 Mbps |
| Périphérique USB |
USB Mini-B (avant) |
1 canal, haut débit 480 Mbps |
| Emplacement pour carte SD |
Emplacement compatible SDHC |
1 canal, prend en charge jusqu’à 32 GB |
| Interfaces d’extension |
Ports dédiés |
Pour les modules de communication et d’extension en option |
Consignes d’installation
- Préparez la découpe du panneau de commande aux dimensions exactes de 383.5 mm x 282.5 mm. Veillez à ce que le panneau de montage soit suffisamment rigide pour éviter toute déformation.
- Insérez l’IHM par l’avant du panneau et fixez-la à l’aide des supports de montage fournis. Serrez les vis des supports au couple recommandé afin de préserver l’étanchéité à la poussière et à l’eau IP67F de la face avant.
- Veillez à laisser un dégagement suffisant à l’arrière du module pour permettre la dissipation de l’air chaud. Maintenez un dégagement d’au moins 100 mm par rapport aux autres appareils et aux goulottes de câblage.
- Connectez la borne de terre du châssis (FG) à une terre de classe D dédiée (résistance de terre de 100 ohms ou moins) à l’aide d’un fil de terre d’au moins 2 mm2. Ne partagez pas le fil de terre avec des équipements à forte puissance.
- Pour les connexions électriques, utilisez des cosses à sertir compatibles avec des vis M3 et veillez à serrer les vis des cosses à un couple de 0,5 à 0,8 N-m.
