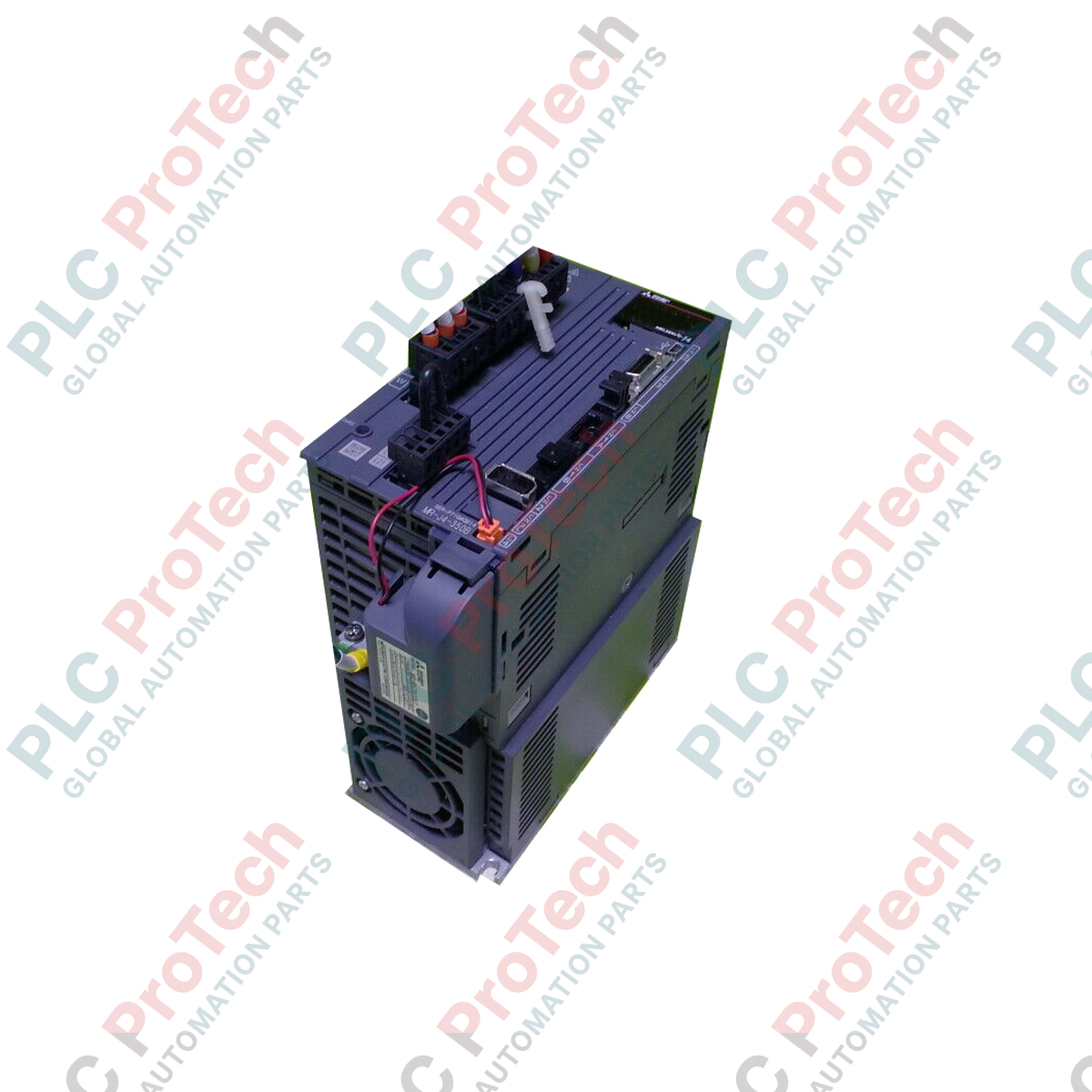

Amplificateur servo Mitsubishi Electric MR-J4-350B MELSERVO-J4 à 1 axe

SKU MR-J4-350B

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : Mitsubishi Electric

  • N° de produit : MR-J4-350B

  • Pays d'origine :États-Unis

  • Type de produit : Amplificateurs servo

  • Paiement : Virement bancaire, Western Union

  • Poids : 2300g

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Description

Fonctionnant au sein de l’architecture système MELSERVO-J4, le MR-J4-350B est un amplificateur servo 1 axe hautes performances, conçu pour les applications de commande de mouvement de précision. Cet appareil prend en charge une puissance de 3.5 kW et fonctionne avec une alimentation de classe 200 VAC. Il utilise la communication réseau synchrone à grande vitesse SSCNET III/H pour assurer une commande à haute résolution et à faible latence des machines automatisées. En isolant l’alimentation du circuit principal de celle du circuit de commande, l’appareil maintient les communications et les capacités de diagnostic même lorsque l’alimentation triphasée principale est coupée.

Le système utilise une commande PWM à onde sinusoïdale associée à un système de régulation du courant en temps réel. Cela garantit une transmission fluide du couple, une ondulation de vitesse minimale et un suivi de trajectoire très réactif. Conçu pour s’intégrer parfaitement aux contrôleurs de mouvement des séries Q-Series, L-Series et iQ-F/iQ-R Series, cet amplificateur servo est largement utilisé dans les environnements industriels nécessitant une synchronisation rigoureuse et une réponse dynamique.

Fonctionnalités

  • Interface réseau à fibre optique SSCNET III/H pour une communication synchrone à grande vitesse et résistante aux interférences.
  • Entrées d’alimentation distinctes pour les circuits principal et de commande afin de préserver l’enregistrement des défauts et la surveillance de l’état du système en cas de coupure d’urgence.
  • Commande PWM à onde sinusoïdale et système de régulation du courant pour optimiser le couple et réduire le bruit acoustique.
  • Gestion intégrée de l’alimentation d’interface 24 VDC pour un traitement stable des signaux de commande.
  • Outils de diagnostic intégrés et fonctions de réglage automatique en temps réel permettant de détecter l’inertie des machines automatisées.

Applications

  • Machines de conditionnement et de remplissage de précision
  • Centres de fraisage CNC multiaxes et de découpe des métaux
  • Systèmes de fabrication de semi-conducteurs et de manutention de plaquettes
  • Lignes d’assemblage automatisées de placement à grande vitesse
  • Systèmes de portiques automatisés d’entreposage et de manutention

Caractéristiques techniques

Fabricant Mitsubishi Electric
Modèle / Référence MR-J4-350B
Série MELSERVO-J4
Type d’amplificateur Amplificateur servo 1 axe
Puissance nominale de sortie 3.5 kW
Tension nominale de sortie 3-phase 170 VAC
Courant nominal de sortie 17.0 A
Alimentation du circuit principal Triphasé, 200 V c.a. à 240 V c.a., 50/60 Hz
Courant nominal du circuit principal 16,0 A
Fluctuation de tension admissible du circuit principal Triphasé, 170 V c.a. à 264 V c.a.
Alimentation du circuit de commande Monophasé, 200 V c.a. à 240 V c.a., 50/60 Hz
Courant nominal du circuit de commande 0,2 A
Consommation électrique du circuit de commande 30 W
Fluctuation de tension admissible du circuit de commande Monophasé, 170 V c.a. à 264 V c.a.
Fluctuation de fréquence admissible Dans la limite de +/- 5 %
Alimentation de l’interface 24 V c.c. +/- 10 % (capacité de courant requise : 0,3 A, y compris le signal du connecteur CN8)
Méthode de commande Commande PWM à onde sinusoïdale / système de commande de courant
Poids 2,3 kg

Connexions et interfaces

Désignation du connecteur Affectation des fonctions
CN1A Connexion d’entrée du réseau optique SSCNET III/H
CN1B Connexion de sortie du réseau optique SSCNET III/H (chaînage)
CN2 Interface de retour du codeur du servomoteur
CN3 Connecteur de signaux d’E/S pour les entrées/sorties numériques auxiliaires
CN5 Port de communication USB pour connexion à un PC (MR Configurator2)
CN8 Connecteur de la fonction de sécurité Safe Torque Off (STO)
L1 / L2 / L3 Bornes d’entrée de l’alimentation CA du circuit principal
L11 / L21 Bornes d’entrée de l’alimentation CA du circuit de commande
U / V / W Bornes de sortie d’alimentation du servomoteur

Consignes d’installation

  • Orientation de montage : Montez l’amplificateur à la verticale sur une surface plane, rigide et verticale. Laissez un dégagement minimal de 40 mm en haut et en bas, et de 10 mm sur les côtés, afin de garantir une circulation d’air sans entrave.
  • Protection de l’environnement : Installez l’appareil dans une armoire de commande fermée et sans poussière. Veillez à ce que la température de l’armoire reste dans les limites nominales de fonctionnement et que l’humidité relative sans condensation soit inférieure à 90 %.
  • Mise à la terre : Raccordez la borne de terre de protection (PE) dédiée de l’amplificateur à la barre de terre centrale de l’armoire de commande à l’aide d’un fil de terre épais à faible impédance.
  • Blindage et cheminement : Séparez toujours les câbles d’alimentation haute tension du moteur (U/V/W) des câbles à fibre optique SSCNET III/H et des lignes de codeur afin d’éviter que les interférences électromagnétiques ne dégradent l’intégrité du signal.

FAQ

Quelle est la puissance nominale et la classe de tension du MR-J4-350B ?

Le MR-J4-350B est un amplificateur servo monophasé de classe 200 V, avec une capacité de sortie nominale de 3,5 kW et un courant nominal de 17,0 A.

Quel protocole de communication cet amplificateur servo prend-il en charge ?

Le MR-J4-350B prend en charge le protocole de réseau synchrone à fibre optique SSCNET III/H, permettant une communication à grande vitesse avec les contrôleurs de mouvement compatibles.

Puis-je alimenter le circuit de commande séparément du circuit principal ?

Oui. Le MR-J4-350B possède des entrées d’alimentation distinctes pour le circuit principal (L1/L2/L3) et le circuit de commande (L11/L21). Cela vous permet de conserver la communication et les fonctions de diagnostic même lorsque l’alimentation triphasée principale est coupée.

Quelle alimentation d’interface est nécessaire pour les signaux numériques ?

L’interface de commande nécessite une alimentation externe de 24 VCC (+/- 10 %) avec une capacité de courant minimale de 0,3 A.

Quel logiciel permet de configurer le MR-J4-350B ?

La configuration, la surveillance et le réglage des paramètres s’effectuent à l’aide du logiciel MR Configurator2 de Mitsubishi Electric, via la connexion USB CN5.

View all FAQs →

Quantité
Livraison et retours

Livraison express mondiale

  • Livraison standard : 4–6 jours ouvrés via DHL, FedEx et UPS.
  • Expédition express : expédition le jour même pour les commandes en stock avant 14 h (GMT+8).
  • Couverture mondiale : plus de 150 pays.

Retours et garantie

  • Garantie 30 jours : retours acceptés pour les produits en stock dans leur emballage d'origine scellé.
  • Garantie 12 mois : chaque composant industriel est couvert.
Avis
1 de 1
Il ne reste que 10 article(s) en stock
Quantité
Voir les détails complets

Expédition express mondiale

  • Livraison standard : 4 à 6 jours ouvrables via DHL, FedEx et UPS.
  • Expédition express : Expédition le jour même pour les commandes en stock passées avant 14h00 (GMT+8).
  • Couverture mondiale : Service dans plus de 150 pays, avec livraison rapide en Arabie Saoudite et aux Émirats Arabes Unis.

Retours et garantie

  • Garantie de 30 jours : Retours acceptés pour les produits en stock dans leur emballage d'origine scellé en usine.
  • Garantie de 12 mois : Chaque composant industriel est couvert par notre garantie technique professionnelle.

Les commandes sont traitées et livrées du lundi au vendredi (hors jours fériés).


Pour connaître l'éligibilité complète, les frais de restockage et les détails des retours internationaux, veuillez consulter notre site officiel Politique de remboursement et de retour .
