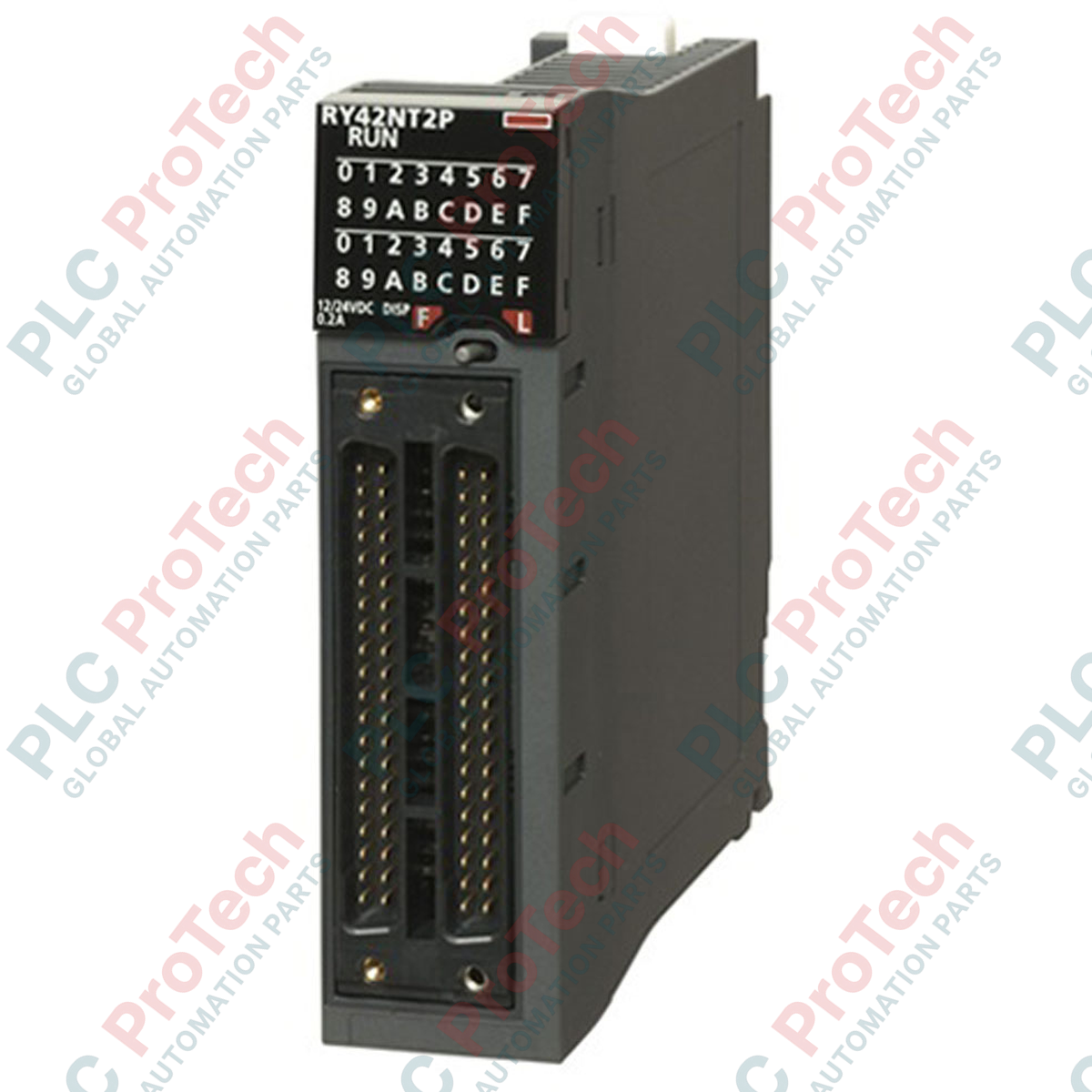

Conçu pour les architectures de commande industrielle haute densité, ce module de sorties numériques à 64 points assure une commutation transistorisée rapide et fiable au sein de la plateforme d’automates MELSEC iQ-R. Le Mitsubishi Electric RY42NT2P sert d’interface robuste à transistors de type sink NPN, avec une protection intégrée contre les surintensités et les surcharges thermiques afin de protéger les circuits de terrain critiques et le matériel interne contre les défauts électriques. Sa disposition ultra-compacte à deux connecteurs de 40 broches maximise la densité d’E/S dans les armoires d’automatisation intensives, tout en maintenant des temps de réponse précis.
| Paramètre | Spécification |
|---|---|
| Fabricant | Mitsubishi Electric |
| Numéro de modèle | RY42NT2P |
| Série d’automates programmables | MELSEC iQ-R |
| Type de module | Module de sorties à transistors |
| Nombre de sorties | 64 points |
| Type de sortie | Transistor (sink / NPN) |
| Tension de charge nominale | 12 à 24 VCC (+10 % / -15 %) |
| Courant de charge maximal | 0,2 A par point, 1,6 A par commun |
| Temps de réponse (d’arrêt à marche) | <= 1,0 ms |
| Temps de réponse (de marche à arrêt) | <= 1,5 ms |
| Consommation de courant interne | 110 mA (5 VCC) |
| Connexion physique | Deux connecteurs à 40 broches |
| Fonctions de protection | Protection contre les surintensités, protection contre l’arrêt thermique |
| Poids | 0,13 kg |
| Poids d’expédition (calculé) | 1,50 kg |
| Pays d’origine | Japon |
Lors de la migration de systèmes existants ou de la mise à niveau du système, notez que le RY42NT2P remplace les anciens modules de sortie 64 points non protégés. La version « P » intègre des circuits de protection à réarmement automatique au niveau matériel, ce qui peut légèrement modifier les profils de dissipation thermique dans les boîtiers extrêmement exigus et dépourvus de ventilation. Vérifiez que la configuration du micrologiciel dans GX Works3 correspond bien à la désignation exacte « P » afin d’activer les diagnostics des indicateurs de surintensité propres à chaque canal.
Bien que le module soit prévu pour 0,2 A par point, la limite de courant cumulée de 1,6 A par groupe commun ne doit pas être dépassée. Dans les installations qui commandent simultanément des charges inductives fortement sollicitées, telles que de grands solénoïdes ou de petits relais à commande directe, des diodes de roue libre externes doivent être placées en parallèle sur les charges. L’absence de suppression des surtensions inductives entraînera une fatigue prématurée des transistors de sortie internes et l’injection de bruit transitoire dans le fond de panier de l’automate programmable.
Utilisez toujours des systèmes de câbles plats à 40 broches préassemblés standard ou des modules dédiés de conversion de borniers (par exemple, des cartes d’éclatement de bornes) afin d’éliminer les erreurs liées au soudage manuel des connecteurs. Pour réduire les interférences électromagnétiques (EMI), acheminez les lignes d’alimentation de terrain 24 VCC dans des chemins distincts de ceux des variateurs de moteur CA haute puissance et des câbles moteur.
Alignez le crochet inférieur du module avec la fente de l’unité de base, en vous assurant que les broches du connecteur ne sont pas obstruées.
Poussez fermement le module vers l’unité de base jusqu’à ce qu’il s’enclenche correctement, en veillant à ce que le levier de montage du module s’engage comme il se doit.
Serrez la vis de fixation du module (en cas d’utilisation dans des environnements soumis à de fortes vibrations) conformément aux limites de couple spécifiées par le fabricant d’équipement d’origine.
Raccordez fermement les faisceaux de câbles à borne à 40 broches, en veillant à ce que les mécanismes de verrouillage s’enclenchent afin d’éviter tout faux contact physique.
