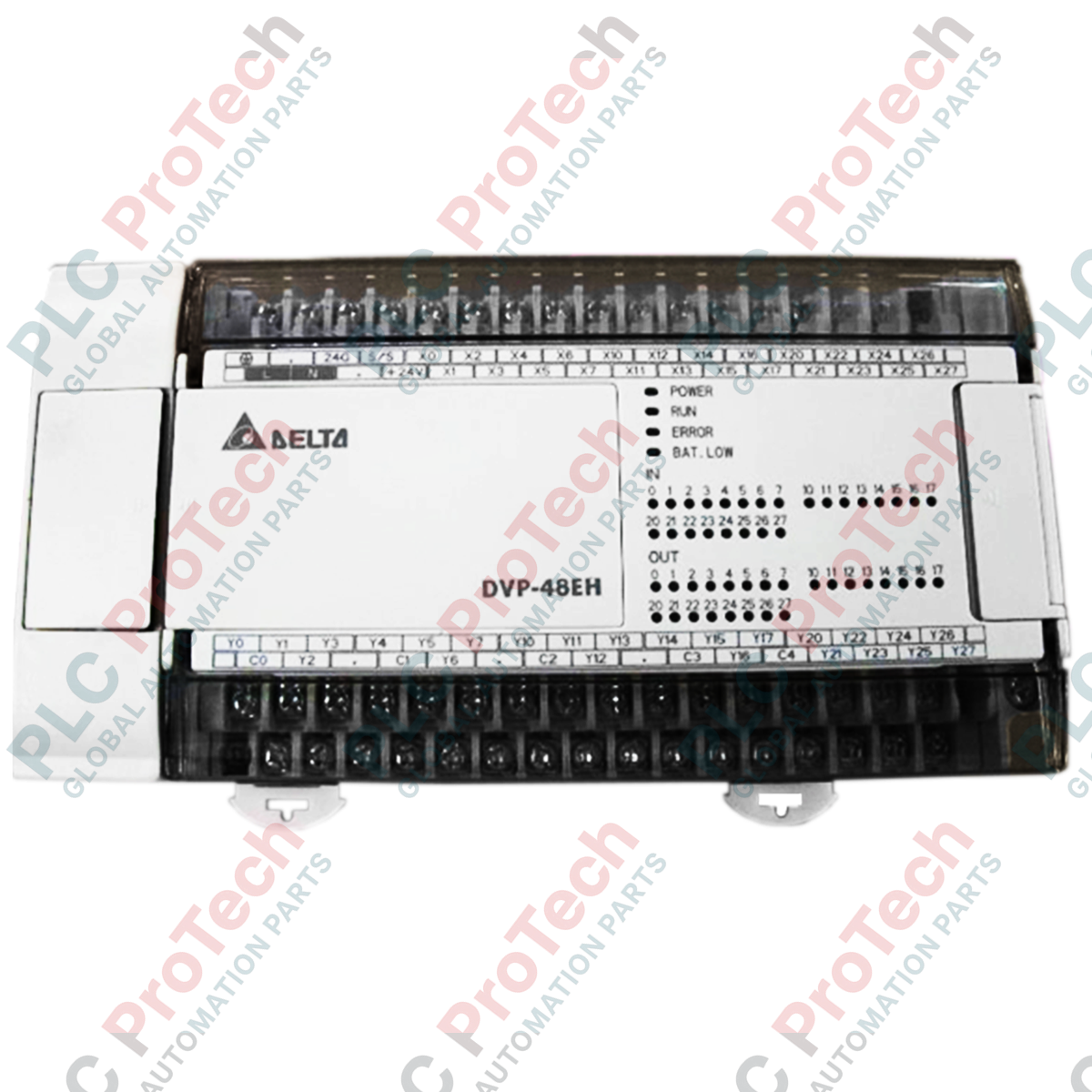

DELTA DVP48EH00R3 unità di elaborazione principale PLC serie DVP-EH3

Panoramica del controller per l'automazione avanzata

Il DVP48EH00R3 (DVP48EH00R3) è un'unità di elaborazione principale ad alte prestazioni della linea di PLC della serie DVP-EH3 di punta di Delta. Progettato per il controllo di processi complessi e l'esecuzione di movimenti ad alta velocità, questo controller di base a 48 punti offre capacità di programma eccezionali e velocità di esecuzione ottimizzate per macchinari industriali esigenti. In ambienti applicativi impegnativi, come il confezionamento ad alta velocità, i macchinari tessili automatizzati e i sistemi centralizzati di trattamento delle acque, il DVP48EH00R3 mantiene la continuità del sistema e limita i costosi tempi di fermo della produzione grazie a robusti doppi processori ASIC e a una protezione hardware completamente isolata. La configurazione I/O ad alta densità fornisce il monitoraggio preciso e multipunto necessario per mantenere un'elevata efficienza nell'area produttiva e un controllo deterministico.

Architettura hardware e configurazione tecnica

L'ingegneria interna della serie DVP-EH3 è ottimizzata per il funzionamento ad alta velocità e l'espansione flessibile:

• Motore a doppio processore: Integra una CPU indipendente e un ASIC hardware dedicato per eseguire in parallelo i comandi di controllo del movimento, i contatori ad alta velocità e le istruzioni di base della logica ladder, massimizzando la produttività.

• Architettura I/O completa: Dispone di 48 punti I/O integrati, suddivisi equamente in 24 ingressi digitali (24 V CC) e 24 robuste uscite a relè, ideali per la commutazione di attuatori ad alta potenza e solenoidi di campo.

• Interfaccia di comunicazione: È dotato di porte seriali indipendenti RS-232 e RS-485 integrate, con pieno supporto dei protocolli Modbus ASCII/RTU per un'integrazione fluida con HMI, azionamenti a frequenza variabile e reti di strumentazione.

• Array di contatori ad alta velocità: Integra contatori ad alta velocità gestiti dall'hardware, con supporto per frequenze di ingresso fino a 200 kHz, per un feedback preciso degli encoder rotativi e attività di posizionamento.

Parametri ingegneristici critici

La seguente tabella dettagliata delle specifiche illustra le caratteristiche fisiche, elettriche e ambientali verificate per l'impiego industriale:

Base di conoscenze tecniche e domande frequenti

Quali sono i valori nominali specifici dei contatti e i limiti del ciclo di vita delle uscite a relè?

Le uscite a relè meccanico del DVP48EH00R3 sono dimensionate per un massimo di 2 A per punto con carichi resistivi e fino a 30 V CC o 250 V CA. In condizioni di carico nominale completo, la durata meccanica prevista dei contatti del relè è di circa 3.000.000 di operazioni, mentre la durata elettrica prevista è di 100.000 cicli.

In che modo questo modulo gestisce la conservazione del programma durante un'interruzione prolungata dell'alimentazione della struttura?

Il controller integra una batteria interna al litio per il backup dei registri dati (zone mantenute) e dell'orologio in tempo reale (RTC) quando l'alimentazione CA principale viene interrotta. La logica del programma è memorizzata nella memoria Flash non volatile, garantendo la completa conservazione del codice operativo anche se la batteria di backup si scarica completamente.

È possibile espandere la capacità I/O locale di questa unità di base e quali sono i limiti?

Sì, l'unità di elaborazione principale DVP-EH3 può essere ampliata utilizzando moduli di espansione standard della serie DVP-E sul lato destro (digitali, analogici, per temperatura e di comunicazione). La CPU supporta una configurazione massima del sistema fino a 512 punti I/O.

Linee guida per la messa in servizio sul campo e la sicurezza

• Protocolli di soppressione dell'arco del relè: Quando si pilotano carichi di campo altamente induttivi, come bobine di contattori per impieghi gravosi o solenoidi, installare un soppressore di sovratensioni esterno. Per i circuiti CA, utilizzare un circuito snubber RC ai capi del carico; per i circuiti CC, inserire un diodo di ricircolo in parallelo al carico per evitare il degrado prematuro dei contatti del relè interno del PLC.

• Gestione termica del quadro: Montare il PLC orizzontalmente su una guida DIN standard da 35 mm all'interno di un quadro elettrico ben ventilato. Mantenere una distanza libera minima di 50 mm sopra, sotto e intorno al telaio per favorire il raffreddamento convettivo naturale ed evitare l'accumulo di calore oltre la soglia di esercizio di 55 gradi C.

• Messa a terra e isolamento dei segnali: Assicurarsi che il terminale di terra dedicato (SG) sia collegato saldamente a un punto di terra a bassa impedenza (sistema di messa a terra di classe 3, inferiore a 100 Ohm). Posare tutti i cavi dei sensori a bassa tensione da 24 V CC in canaline separate e isolate, lontano dalle linee di alimentazione di rete CA ad alta tensione, per ridurre al minimo il rumore elettromagnetico indotto.
