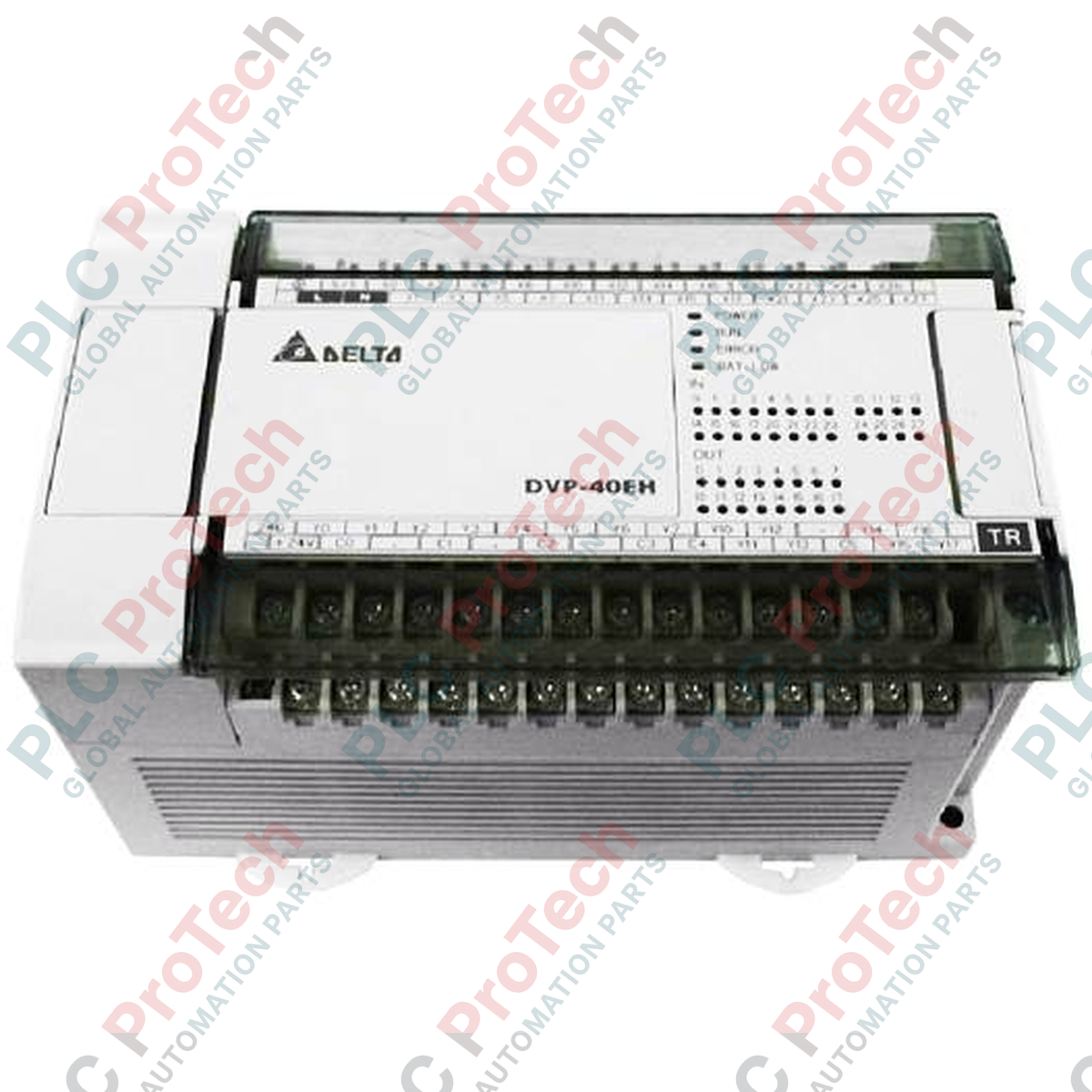

DVP40EH00R3 DELTA PLC ad alte prestazioni serie DVP-EH3

Panoramica del prodotto

Il DVP40EH00R3 (DVP40EH00R3) è un'unità di elaborazione principale di punta a 40 punti della serie DVP-EH3 di punta di Delta. Essendo l'ultima revisione hardware "R3", questo PLC è progettato per ambienti industriali impegnativi che richiedono un equilibrio tra esecuzione logica ad alta velocità e commutazione affidabile dei carichi. In quanto "unità base", integra 24 ingressi digitali e 16 uscite a relè in un unico chassis. La serie EH3 è la più potente della linea DVP-E e offre una maggiore capacità di programma e funzionalità di comunicazione avanzate, rendendo il DVP40EH00R3 ideale per applicazioni complesse come sistemi HVAC di grandi dimensioni, impianti di trattamento delle acque e linee di produzione automatizzate con attuatori a tensione mista.

Configurazione tecnica

L'architettura hardware del DVP40EH00R3 è basata su una CPU ad alta velocità in grado di eseguire istruzioni di base in soli 0.24 $\mu s$. Dispone di 24 ingressi digitali ad alta velocità e 16 uscite a relè meccanici. La designazione "R" indica uscite a contatto pulito, che offrono la versatilità di commutare tensioni sia CA sia CC (fino a 250 VAC / 30 VDC) senza circuiti aggiuntivi. L'unità offre una notevole capacità di programma di 30k passi e 12k parole di registri dati. Per l'integrazione del sistema, è dotata di tre porte di comunicazione indipendenti (RS-232 e due RS-485), che consentono di utilizzarla come hub centrale per HMI, azionamenti e sensori tramite il protocollo Modbus.

Specifiche tecniche

Domande frequenti tecniche

Quali sono i principali miglioramenti della versione "R3"?

Il suffisso "R3" indica l'ultima revisione hardware della serie EH3. Mantiene la piena compatibilità con la versione "R2", ma include in genere una regolazione interna dell'alimentazione ottimizzata e una protezione migliorata dalle interferenze elettromagnetiche (EMI), per garantire un funzionamento stabile in ambienti elettrici industriali sempre più rumorosi.

Il DVP40EH00R3 può essere utilizzato per il controllo del movimento?

Sebbene il DVP40EH00R3 disponga di ingressi ad alta velocità per il feedback degli encoder (fino a 200 kHz), le sue uscite a relè sono meccaniche e non possono essere utilizzate per l'uscita di treni di impulsi ad alta frequenza (PTO) necessaria per gli azionamenti servo. Per il controllo del movimento tramite PTO è necessario un modello a transistor (ad esempio, DVP40EH00T3). Tuttavia, il modello a relè è eccellente per il controllo di posizione di base tramite VFD e finecorsa.

Quanti moduli di espansione posso aggiungere?

La serie EH3 supporta fino a 512 punti I/O totali. È possibile aggiungere un'ampia varietà di moduli di espansione sul lato destro, inclusi moduli I/O digitali, I/O analogici, moduli per la misurazione della temperatura (PT/TC) e moduli di comunicazione specializzati.

Guida all'ingegneria e all'installazione

• Durata dei relè: I relè meccanici sono classificati per circa 2 A per punto. Quando si commutano carichi induttivi (come contattori per motori o solenoidi), l'arco di forza controelettromotrice risultante può deteriorare i contatti. Si raccomanda vivamente di installare uno snubber RC per i carichi CA o un diodo di ricircolo per i carichi CC sul dispositivo esterno, così da prolungare significativamente la durata dei relè interni del PLC.

• Precisione del cablaggio: Data la densità di 40 punti, assicurarsi che tutti i cablaggi di campo utilizzino puntalini isolati per prevenire cortocircuiti causati da "filamenti vaganti". L'ingresso CA di tipo "H" (100-240 VAC) deve essere collegato tramite un interruttore automatico dedicato. Collegare sempre il terminale "G" a una messa a terra a bassa resistenza per mantenere l'integrità dei segnali d'ingresso ad alta velocità.

• Montaggio e flusso d'aria: Installare l'unità orizzontalmente su una guida DIN da 35 mm. Per garantire una corretta dissipazione del calore della CPU ad alta velocità, mantenere almeno 50 mm di spazio libero verticale sopra e sotto l'unità. Evitare di montare il PLC direttamente sopra fonti di calore elevate, come trasformatori di potenza o resistenze di frenatura.
