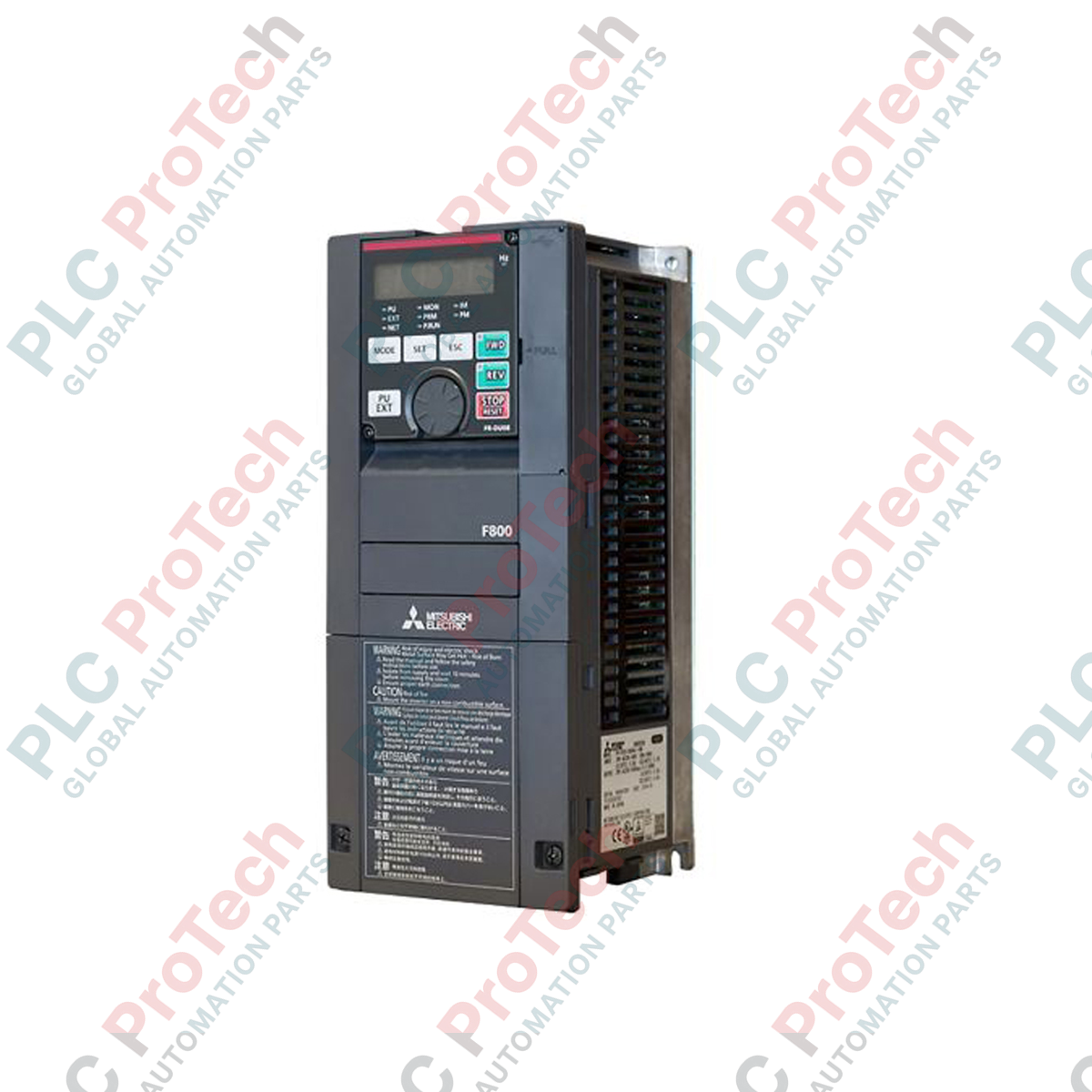

يعمل جهاز Mitsubishi Electric FR-F840-04320-2-60 بوصفه متحكمًا عالي السعة في سرعة المحرك، وقد صُمم خصيصًا لإدارة الأحمال ذات العزم المتغير في العمليات الصناعية الصعبة. يوفّر عاكس سلسلة FR-F800 تحكمًا دقيقًا في المضخات والمراوح والنافخات ذات الخدمة الشاقة من خلال تحسين استهلاك الطاقة الكهربائية استنادًا إلى طلب الحمل في الوقت الفعلي. وصُممت الوحدة بهيكل تصنيف مزدوج، وهي تدعم تهيئتي الخدمة فائقة الخفة (SLD) والخدمة الخفيفة (LD) لتلائم متطلبات النظام المحددة، بما يضمن كفاءة تشغيلية عالية مع حماية المكونات الميكانيكية من إجهاد بدء التشغيل.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الطراز | FR-F840-04320-2-60 |
| سلسلة العاكس | FR-F800 |
| جهد مصدر الإدخال | تيار متردد ثلاثي الطور بجهد 380 إلى 500 فولت (50 هرتز / 60 هرتز) |
| التيار المقنن (SLD) | 432 أمبير |
| التيار المقنن (LD) | 380 أمبير |
| سعة المحرك المتوافقة (SLD) | 220 كيلوواط |
| سعة المحرك المتوافقة (LD) | 185 كيلوواط |
| تصنيف الغلاف | IP00 (نوع مفتوح) |
| نظام التبريد | تبريد بالهواء القسري |
| وزن الشحن (محسوب) | 120 كجم |
| أبعاد العبوة (محسوبة) | 920 مم × 520 مم × 480 مم |
| فئة الطرف | تسمية الطرف | التعيين الوظيفي |
|---|---|---|
| الطاقة الرئيسية | R/L1، S/L2، T/L3 | توصيلات خط إدخال الطاقة بالتيار المتردد ثلاثي الطور |
| U، V، W | توصيلات خرج التيار المتردد ثلاثي الطور مباشرة إلى ملفات الجزء الثابت للمحرك | |
| مدخلات التحكم | STF / STR | أطراف أوامر البدء للأمام / البدء للخلف |
| RL، RM، RH | مدخلات اختيار السرعات المتعددة: منخفضة ومتوسطة وعالية | |
| SD | الطرف المشترك لمدخلات التحكم الرقمية (معزولة) | |
| الكمبيوتر | طرف إدخال/إخراج مصدر الطاقة الخارجي بجهد 24 فولت تيار مستمر | |
| الخرج التناظري | AM / CA | مخارج الإشارات التناظرية لتردد الخرج أو التغذية الراجعة للتيار |
عند الانتقال إلى FR-F840-04320-2-60 من منصات قديمة مثل سلسلة FR-F740، تظل مواقع أطراف التحكم وتعيينات المنطق متوافقة بدرجة عالية. ومع ذلك، تحقّق من تعيينات المعلمات، لأن سلسلة FR-F800 تستخدم كتل معلمات موسّعة. ويجب استخدام برنامج نقل المعلمات المخصص (FR Configurator2) لتعيين المدخلات التناظرية وتحجيمها، بما يضمن التكافؤ في حلقات مرجع السرعة.
يؤدي التشغيل بقدرة خرج مستمرة تبلغ 432A (SLD) إلى تبديد حراري كبير. ويلزم تبادل غير مقيّد للهواء داخل الحاوية. يجب أن تتيح تكوينات اللوحات القياسية خلوصًا لا يقل عن 150 مم أعلى الهيكل وأسفله، كما يجب أن يمنع معدل طرد الهواء في الخزانة ارتفاع درجة حرارة الهواء المحيط مباشرة بالمشتت الحراري عن 40 degC لتجنب الحد الحراري التلقائي للتيار.
لحماية ملفات الجزء الثابت للمحرك من ظواهر موجات الجهد المنعكسة، نوصي بشدة بتركيب مرشح خرج dV/dt أو مرشح جيبي لأي مسارات لكابلات المحرك تتجاوز 30 مترًا. تأكد من استخدام أسلاك مزدوجة ملتفة ومحمية لكابلات إشارات التحكم، وتمريرها في مواسير منفصلة ومعزولة عن كابلات خرج التيار المتردد عالية القدرة (U، V، W) للحد من الاقتران الكهرومغناطيسي.
تحذير بالغ الأهمية: خطر الجهد العالي
تأكد من فصل التغذية الكهربائية تمامًا وتأمينها بنظام القفل ووضع بطاقة التحذير قبل إزالة أغطية الأطراف. انتظر 10 دقائق على الأقل بعد فصل مصدر التغذية حتى تفرغ مكثفات وصلة التيار المستمر الداخلية بالكامل. قِس دائمًا جهد التيار المستمر بين الطرفين P/+ وN/- للتحقق من أن الشحنة أقل من 45V DC قبل بدء عمليات التركيب أو التوصيل الداخلية.
