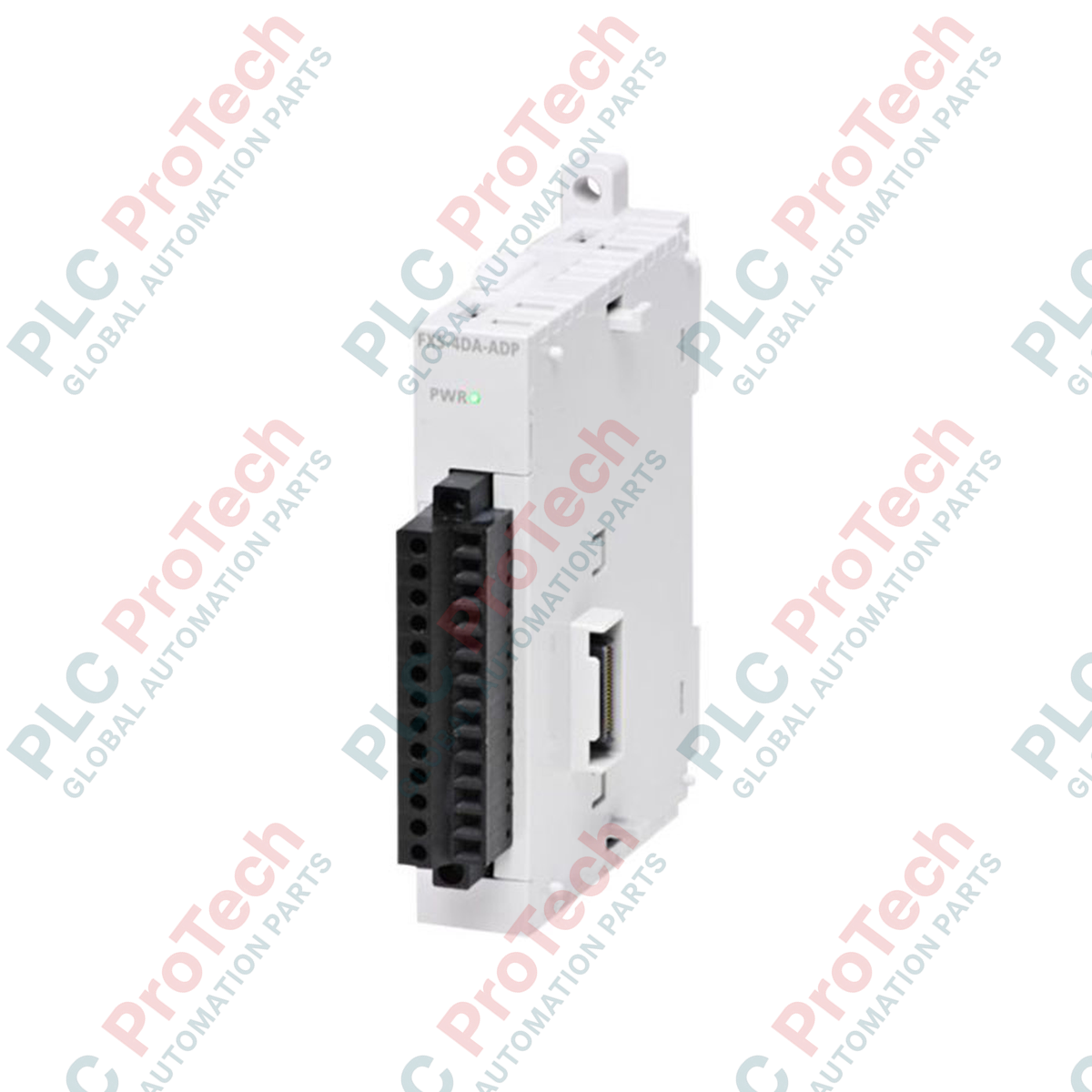

صُمّم محوّل التوسعة FX5-4DA-ADP من Mitsubishi Electric لدمج التحكم في العمليات عالية الدقة ضمن عائلة وحدات التحكم MELSEC iQ-F، ويوفر تحويلًا دقيقًا للإشارات الرقمية إلى التناظرية عبر أربع قنوات مستقلة. يُثبّت محوّل التوسعة المدمج هذا مباشرةً على الجانب الأيسر من وحدة المعالجة المركزية FX5، ويحوّل القيم الرقمية إلى إشارات جهد أو تيار تناظرية لتشغيل صمامات التحكم، ومحركات التردد المتغير، والمشغلات، والمؤشرات. وبفضل المعالجة عالية الدقة ذات 14 بت، تضمن الوحدة أداءً مستقرًا للخرج التناظري في بيئات الضوضاء الكهربائية الصعبة، من دون استهلاك مساحة ثمينة داخل خزانة التحكم.
| المعلَمة | قيمة فنية |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| تعيين الطراز | FX5-4DA-ADP |
| سلسلة التحكم | سلسلة MELSEC iQ-F |
| نوع الوحدة | محوّل توسعة الخرج التناظري |
| قنوات الخرج التناظري | 4 قنوات |
| نطاق خرج الجهد التناظري | من -10 إلى +10 فولت تيار مستمر (مقاومة الحمل الخارجية: من 1 كيلو أوم إلى 1 ميغا أوم) |
| نطاق خرج التيار التناظري | من 0 إلى 20 مللي أمبير تيار مستمر، ومن 4 إلى 20 مللي أمبير تيار مستمر (مقاومة الحمل الخارجية: من 0 إلى 350 أوم) |
| الدقة الرقمية | ثنائي 14 بت (الجهد: من -8000 إلى +8000؛ التيار: من 0 إلى 8000) |
| سرعة التحويل | 950 ميكروثانية لكل قناة |
| استهلاك الطاقة الداخلي | 5 فولت تيار مستمر، 10 مللي أمبير (مسحوب من ناقل نظام وحدة المعالجة المركزية) |
| جهد التغذية الخارجي | 24 فولت تيار مستمر (+20%، -15%)، 20 مللي أمبير |
| طريقة العزل | عزل بواسطة مقارن ضوئي (بين أطراف الخرج وناقل PLC)؛ غير معزول بين القنوات |
| توصيل كتلة الأطراف | كتلة أطراف توصيل من النوع الأوروبي بالدفع للداخل |
| درجة حرارة التشغيل | -20 إلى +55 درجة مئوية (غير متجمد) |
| بلد المنشأ | اليابان |
| وزن الشحن (محسوب) | 0.35 كجم |
| أبعاد العبوة (محسوبة) | 140 مم × 120 مم × 45 مم |
صُمم FX5-4DA-ADP خصيصًا لبنى أنظمة PLC من طرازي FX5U وFX5UC. وعلى الرغم من تشابهه الوظيفي مع الكتل التناظرية الأقدم FX3U (مثل FX3U-4DA-ADP)، فإنه يستخدم بروتوكول ناقل نظام وواجهة توصيل مادية مميزين، كما أنه غير متوافق عكسيًا مع اللوحات الخلفية لسلسلة FX3. عند إقران FX5-4DA-ADP بطرازات وحدة المعالجة المركزية المدمجة FX5UC، يلزم استخدام وحدة التحويل FX5-CNV-IF لتغيير تنسيق الموصل.
من المشكلات الشائعة أثناء التشغيل التجريبي التداخل بين القنوات أو حلقات التأريض، وينتج ذلك عن افتقار الوحدة إلى العزل بين القنوات. وعلى الرغم من عزلها عن ناقل النظام الداخلي لوحدة المعالجة المركزية، تشترك قنوات الخرج الأربع جميعًا في مسار رجوع تناظري مشترك. إذا كنت تقود أجهزة ميدانية تعتمد على نقاط تأريض كهربائية مختلفة، فيجب تركيب عوازل إشارات خارجية تعمل بالطاقة عبر الحلقة بين هذا المحول والحمل لمنع أخطاء انحراف الإشارة والتلف.
احرص دائمًا على تهيئة تخصيص القنوات، ونطاقات إشارات الخرج (الجهد مقابل التيار)، وسلوكيات استرداد الأخطاء (مثل الاحتفاظ بالحالة الأخيرة بدلًا من الانتقال إلى حالة المسح عند توقف وحدة المعالجة المركزية) في شجرة معلمات GX Works3 قبل تشغيل النظام. إذا انقطع مصدر الطاقة الخارجي بجهد 24 فولت تيار مستمر أو أُعيد تشغيله أثناء تنفيذ وحدة المعالجة المركزية، فسيضع PLC علامة على خطأ في تهيئة الأجهزة (رمز الخطأ من سلسلة 1800). تأكد من أن تسلسل تشغيل مصدر الطاقة الخارجي يبدأ بالتزامن مع روتين تشغيل وحدة المعالجة المركزية في PLC أو قبله.
اعزل واقفل جميع مصادر طاقة التيار المتردد والمستمر التي تغذي اللوحة الخلفية لوحدة PLC وأجهزة المجال الخارجية قبل محاولة تركيب الوحدة أو إزالتها أو تعديل التوصيلات. قد يؤدي عدم فصل الطاقة عن التجميعة إلى صدمة كهربائية مميتة، أو إفساد البرنامج الثابت لنظام وحدة المعالجة المركزية بشكل دائم، أو إتلاف المكونات الداخلية ذات الحالة الصلبة.
أزل غطاء موصل التمديد الواقي الموجود على الجانب الأيسر من وحدة المعالجة المركزية أو محول التوسعة السابق.
حاذِ أقفال الانزلاق وموصل النظام في FX5-4DA-ADP بعناية مع واجهات التوصيل المطابقة في وحدة المعالجة المركزية، ثم اضغطهما معًا بإحكام حتى تسمع صوت استقرارهما في مكانهما.
حرّك آلية القفل الموجودة في الزاويتين العلوية والسفلية لتثبيت قفل التوصيل المادي.
صِل كابلات الطاقة الخارجية بجهد 24 فولت تيار مستمر وكابلات الإشارة التناظرية القياسية المزدوجة المجدولة والمحمية، مع التأكد من توصيل مصارف التدريع بالأرضي الوظيفي (الفئة D، 100 أوم أو أقل) عند طرف واحد فقط.
