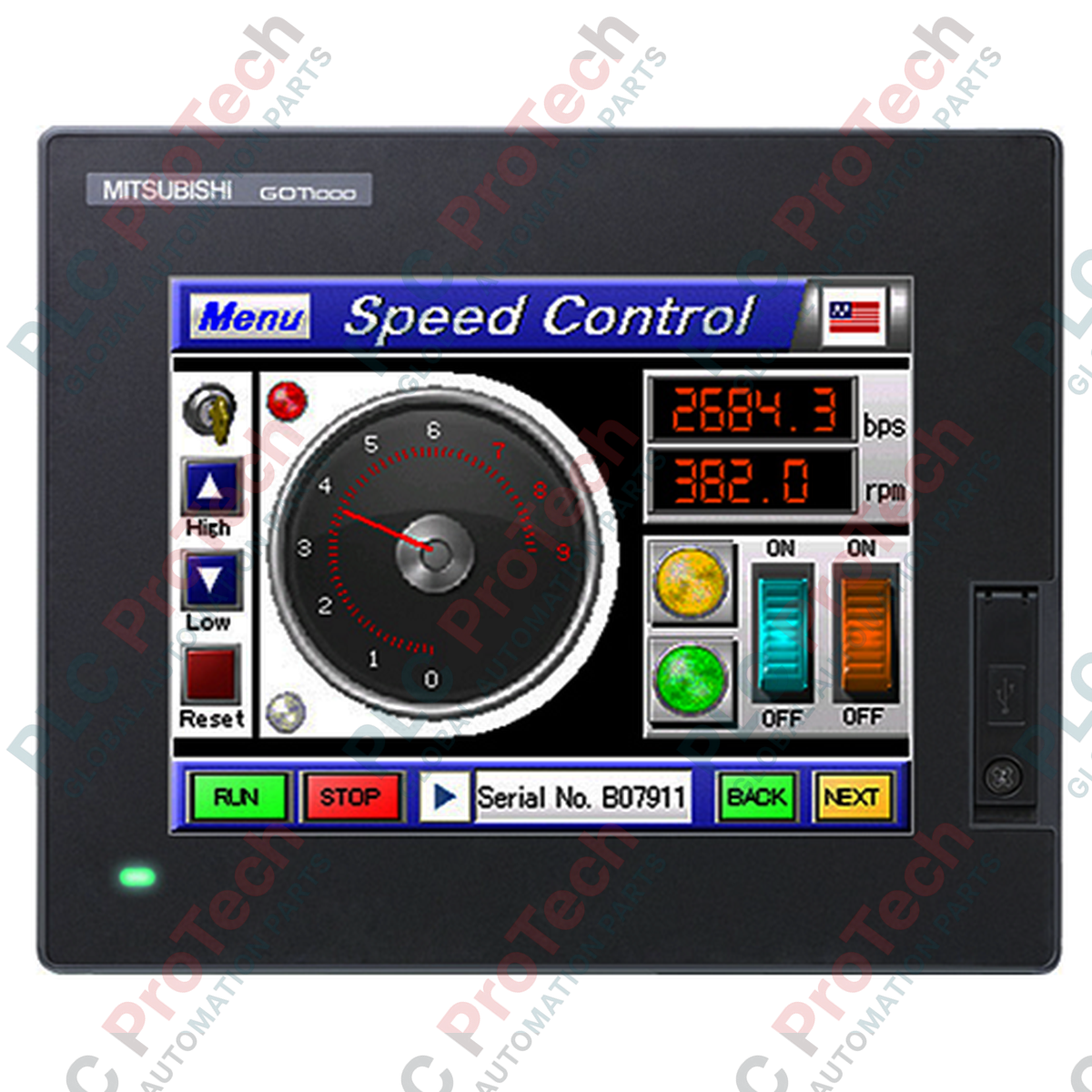

صُممت وحدة التشغيل الرسومية Mitsubishi Electric GT1455-QTBDE لتعمل كواجهة تشغيل عالية الكثافة ضمن شبكات الأتمتة الموزعة، وتتيح عرض الآلات والتحكم فيها بسلاسة على مستوى الماكينة. تتميز هذه الوحدة بشاشة ملونة TFT عالية السطوع بمقاس 5.7 بوصة تدعم 65,536 لونًا وبدقة QVGA، ما يوفر شاشات تشخيص وتحكم واضحة للغاية حتى في البيئات الصناعية الصعبة. وبفضل خيارات الاتصال المدمجة الشاملة، بما في ذلك Ethernet وRS-232 وRS-422/485، تعمل واجهة التشغيل البشرية (HMI) هذه كعقدة بوابة متعددة الاستخدامات، فتصل بين وحدات PLC على المستوى الميداني وأنظمة التحكم الإشرافي ذات المستوى الأعلى.
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | Mitsubishi Electric |
| رقم الطراز | GT1455-QTBDE |
| تقنية العرض | بلوري سائل ملون TFT (سطوع عالٍ، زاوية رؤية واسعة) |
| حجم الشاشة ودقتها | قطر 5.7 بوصة / QVGA (320 × 240 بكسل) |
| نوع الإضاءة الخلفية وعمرها | LED أبيض (غير قابل للاستبدال)، حوالي 70,000 ساعة |
| نوع لوحة اللمس | تماثلي مقاومي (لمس نقطة واحدة، مليون عملية كحد أدنى) |
| جهد طاقة الإدخال | 24 فولت تيار مستمر (+10%، -15%)، جهد تموج أقل من 200 ملليفولت |
| استهلاك الطاقة | 8.40 واط كحد أقصى (7.44 واط عند إيقاف تشغيل الإضاءة الخلفية) |
| سعة الذاكرة | ذاكرة فلاش بسعة 9 ميجابايت (بيانات المشروع/نظام التشغيل)، وSRAM بسعة 512 كيلوبايت (بيانات النسخ الاحتياطي) |
| تيار الاندفاع | 30 أمبير أو أقل لمدة 2 مللي ثانية (عند 26.4 فولت تيار مستمر) |
| درجة حرارة التشغيل | 0 إلى 50 درجة مئوية (وحدة العرض)، 0 إلى 55 درجة مئوية (تركيب النظام أفقيًا) |
| درجة حرارة التخزين | -20 إلى 60 درجة مئوية |
| الحماية البيئية | IP67F (قسم اللوحة الأمامية عند التركيب) |
| الأبعاد الخارجية | 164 (W) × 135 (ارتفاع) × 55 (عمق) مم |
| أبعاد فتحة اللوحة | 153 (W) × 121 (ارتفاع) مم |
| الوزن الصافي | 0.7 كجم (باستثناء حوامل التثبيت) |
| وزن الشحن (محسوب) | 1.2 كجم |
| أبعاد العبوة (محسوبة) | 230 × 185 × 110 مم |
| بلد المنشأ | اليابان |
| منفذ الواجهة | نوع الموصل | التعيين الوظيفي / الغرض |
|---|---|---|
| إيثرنت | RJ-45 (100BASE-TX / 10BASE-T) | اتصال PLC، ووظيفة البوابة، وتحميل/تنزيل المشاريع، والمراقبة عن بُعد. |
| RS-422/485 | D-sub 9 سنون (أنثى) | اتصال أجهزة ناقل المجال؛ مزود بمفتاح منزلق مدمج لمقاومة الإنهاء (مفتوح، 110 أوم، 330 أوم). |
| RS-232 | D-sub 9 سنون (ذكر) | اتصال مباشر بوحدة التحكم، واتصال بالكمبيوتر، وبرمجة عبور شفافة لـ FA. |
| جهاز USB | النوع Mini-B (سرعة كاملة 12 ميغابت/ثانية) | اتصال مباشر بالكمبيوتر لنقل المشاريع بسرعة وتهيئة نظام التشغيل. |
| مضيف USB | النوع A (سرعة كاملة 12 ميغابت/ثانية) | تتيح توصيل أجهزة التخزين (ذاكرة USB) ولوحات المفاتيح والفأرات. |
| فتحة بطاقة ذاكرة SD | فتحة قياسية SD/SDHC | عمليات تحديث النظام وتسجيل المعلمات وأرشفة المشاريع. |
صُممت GT1455-QTBDE كبديل حديث لسلسلة GT1155 القديمة. وعلى الرغم من بقاء فتحة اللوحة الفعلية مطابقة، ما يتيح الاستبدال المباشر، فإن ترحيل تطبيق التحكم يتطلب تجميع المشروع باستخدام GT Designer3 (وضع التوافق مع GOT2000/GOT1000). تأكد من تحديث برامج تشغيل الاتصالات في البرنامج قبل التنزيل إلى العتاد المستهدف لتجنب أخطاء تعيين المنافذ التسلسلية.
يؤدي تشغيل الوحدة باستمرار عند درجات حرارة تتجاوز 40 درجة مئوية إلى تسريع تدهور الإضاءة الخلفية LED. ولتعظيم عمر الخدمة البالغ 70,000 ساعة، ينبغي للمهندسين إعداد وظيفة إيقاف الإضاءة الخلفية أو حافظة الشاشة ضمن معلمات النظام لتعمل بعد 5 دقائق من عدم نشاط المشغّل. بالإضافة إلى ذلك، تحقّق من بقاء مصدر طاقة 24 VDC معزولًا عن أحمال التبديل الحثية عالية التردد لمنع إعادة ضبط منطق HMI بسبب هبوط لحظي في مصدر الطاقة يتجاوز 5 مللي ثوانٍ.
عند نشر شبكات متعددة النقاط عبر منفذ RS-422/485، تحقّق من موضع المفتاح الانزلاقي الفيزيائي ثلاثي الوضع الموجود بجوار واجهة D-sub. بالنسبة إلى الوحدات الطرفية، اضبطه على 110 أوم؛ وبالنسبة إلى الوحدات الممررة، اضبطه على مفتوح. ستؤدي إعدادات الإنهاء غير الصحيحة إلى أخطاء متقطعة في تأطير البيانات وفقدان الحزم، لا سيما في مسارات الشبكة التي يتجاوز طولها 50 مترًا.
اعزل دائمًا جميع خطوط مصادر التيار المتردد والمستمر قبل إدخال لوحة HMI. فقد تتسبب الشحنات الساكنة في تلف التدريع السعوي للغطاء الخلفي. تأكد من توصيل طرف تأريض HMI بتأريض مخصص من الفئة D (100 أوم أو أقل) باستخدام موصل بمقطع لا يقل عن 2.0 مم² لتجاوز التداخل الكهرومغناطيسي.
جهّز فتحة نظيفة وخالية من الزوائد بأبعاد دقيقة تبلغ 153 مم × 121 مم في باب الحاوية.
تأكد من استقرار حشية الإحكام المقاومة للماء بشكل صحيح في القناة الخارجية للإطار الأمامي لضمان إحكام IP67F.
أدخل واجهة HMI عبر الفتحة الأمامية وثبّت حوامل التثبيت المرفقة في نقاط الفتحات الخلفية.
أحكم ربط براغي الحامل بعزم يتراوح بين 0.36 و0.48 N-m لمنع التواء الإطار الأمامي مع الحفاظ على مقاومة دخول السوائل والغبار.
