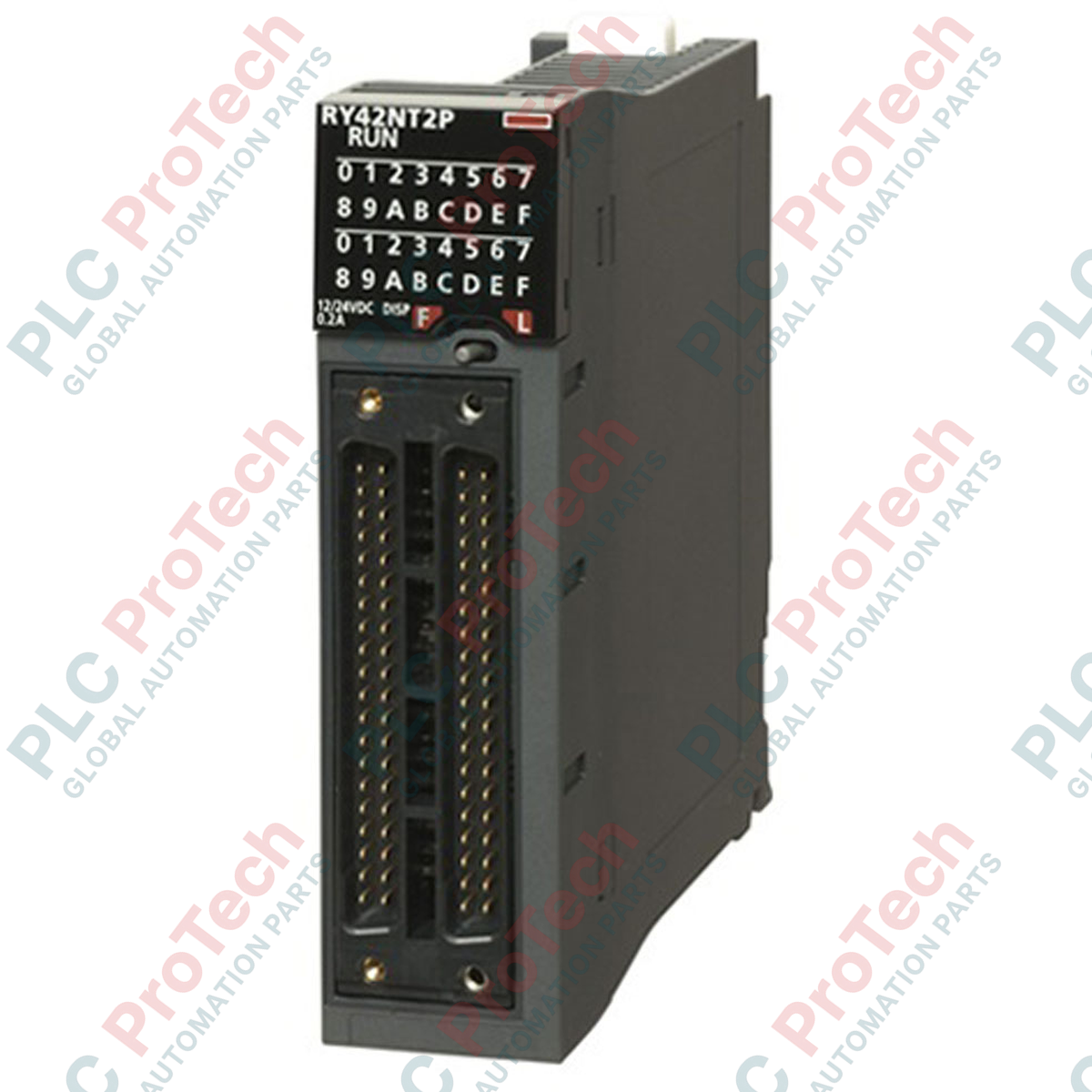

صُممت وحدة الخرج الرقمية هذه ذات 64 نقطة لهندسات التحكم الصناعي عالية الكثافة، وتوفر تبديلًا ترانزستوريًا سريعًا وموثوقًا ضمن منصة PLC من سلسلة MELSEC iQ-R. تعمل وحدة Mitsubishi Electric RY42NT2P كواجهة ترانزستور قوية من نوع المصرف NPN، وتتميز بحماية مدمجة من التيار الزائد والحمل الحراري الزائد لحماية دوائر المجال الحيوية والمكونات الداخلية من الأعطال الكهربائية. ويعمل تصميمها فائق الصغر ذي الموصلين من 40 دبوسًا على زيادة كثافة الإدخال/الإخراج في لوحات الأتمتة الشاقة، مع الحفاظ على أزمنة استجابة دقيقة.
| المعلَمة | المواصفات |
|---|---|
| الشركة المصنّعة | Mitsubishi Electric |
| رقم الطراز | RY42NT2P |
| سلسلة PLC | MELSEC iQ-R |
| نوع الوحدة | وحدة خرج ترانزستورية |
| عدد المخارج | 64 نقطة |
| نوع الخرج | ترانزستور (مصرف / NPN) |
| جهد الحمل المقنن | من 12 إلى 24 فولت تيار مستمر (+10% / -15%) |
| الحد الأقصى لتيار الحمل | 0.2 أمبير لكل نقطة، و1.6 أمبير لكل مشترك |
| زمن الاستجابة (من الإيقاف إلى التشغيل) | <= 1.0 مللي ثانية |
| زمن الاستجابة (من التشغيل إلى الإيقاف) | <= 1.5 مللي ثانية |
| الاستهلاك الداخلي للتيار | 110 مللي أمبير (5 فولت تيار مستمر) |
| التوصيل المادي | موصلان مزدوجان من 40 دبوسًا |
| وظائف الحماية | الحماية من التيار الزائد، والحماية من الإيقاف الحراري |
| الوزن | 0.13 كجم |
| وزن الشحن (محسوب) | 1.50 كجم |
| بلد المنشأ | اليابان |
عند ترحيل الأنظمة القديمة أو إجراء ترقيات للنظام، لاحظ أن RY42NT2P يحل محل وحدات الخرج الأقدم ذات 64 نقطة وغير المحمية. يشتمل الإصدار "P" على دوائر حماية ذاتية إعادة الضبط على مستوى العتاد، ما قد يغيّر قليلًا خصائص تبديد الحرارة في الصناديق شديدة الاكتظاظ وغير جيدة التهوية. تأكد من أن إعداد البرامج الثابتة في GX Works3 يطابق التعيين "P" تمامًا لتمكين تشخيصات مؤشرات زيادة التيار الخاصة بكل قناة.
رغم أن الوحدة مصنفة لتيار قدره 0.2 أمبير لكل نقطة، يجب عدم تجاوز حد التيار الإجمالي البالغ 1.6 أمبير لكل مجموعة مشتركة. في التركيبات التي تُشغّل أحمالًا حثية عالية القدرة في الوقت نفسه، مثل الملفات اللولبية الكبيرة أو المرحلات المصغّرة ذات القيادة المباشرة، يجب تركيب ثنائيات ارتداد/تدوير حراري خارجية على طرفي الأحمال. سيؤدي عدم كبح الارتداد الحثي إلى إجهاد مبكر لترانزستورات الخرج الداخلية وحقن ضوضاء عابرة في اللوحة الخلفية لـ PLC.
استخدم دائمًا أنظمة كابلات شريطية قياسية مُجمّعة مسبقًا ذات 40 دبوسًا أو وحدات مخصصة لتحويل الكتل الطرفية (مثل لوحات تفريع الأطراف) لتجنب أخطاء لحام الموصلات يدويًا. ولتقليل التداخل الكهرومغناطيسي (EMI)، مرّر خطوط مصدر طاقة المجال بجهد 24 فولت تيار مستمر في مسارات منفصلة عن محركات التيار المتردد عالية القدرة وكابلات المحركات.
حاذِ الخطاف السفلي للوحدة مع الفتحة الموجودة في الوحدة الأساسية، وتأكد من عدم وجود ما يعيق دبابيس الموصل.
ادفع الوحدة بقوة نحو الوحدة الأساسية حتى تستقر في مكانها بإحكام مع صدور نقرة، مع التأكد من تعشيق ذراع تثبيت الوحدة بشكل صحيح.
أحكم ربط برغي تثبيت الوحدة (عند استخدامها في بيئات عالية الاهتزاز) بعزم الربط المحدد من الشركة المصنعة للمعدات الأصلية.
وصّل أحزمة التوصيل الطرفية ذات 40 دبوسًا بإحكام، مع التأكد من أن آليات القفل تصدر نقرة وتستقر في موضعها لمنع ارتخاء نقاط التلامس المادية.
