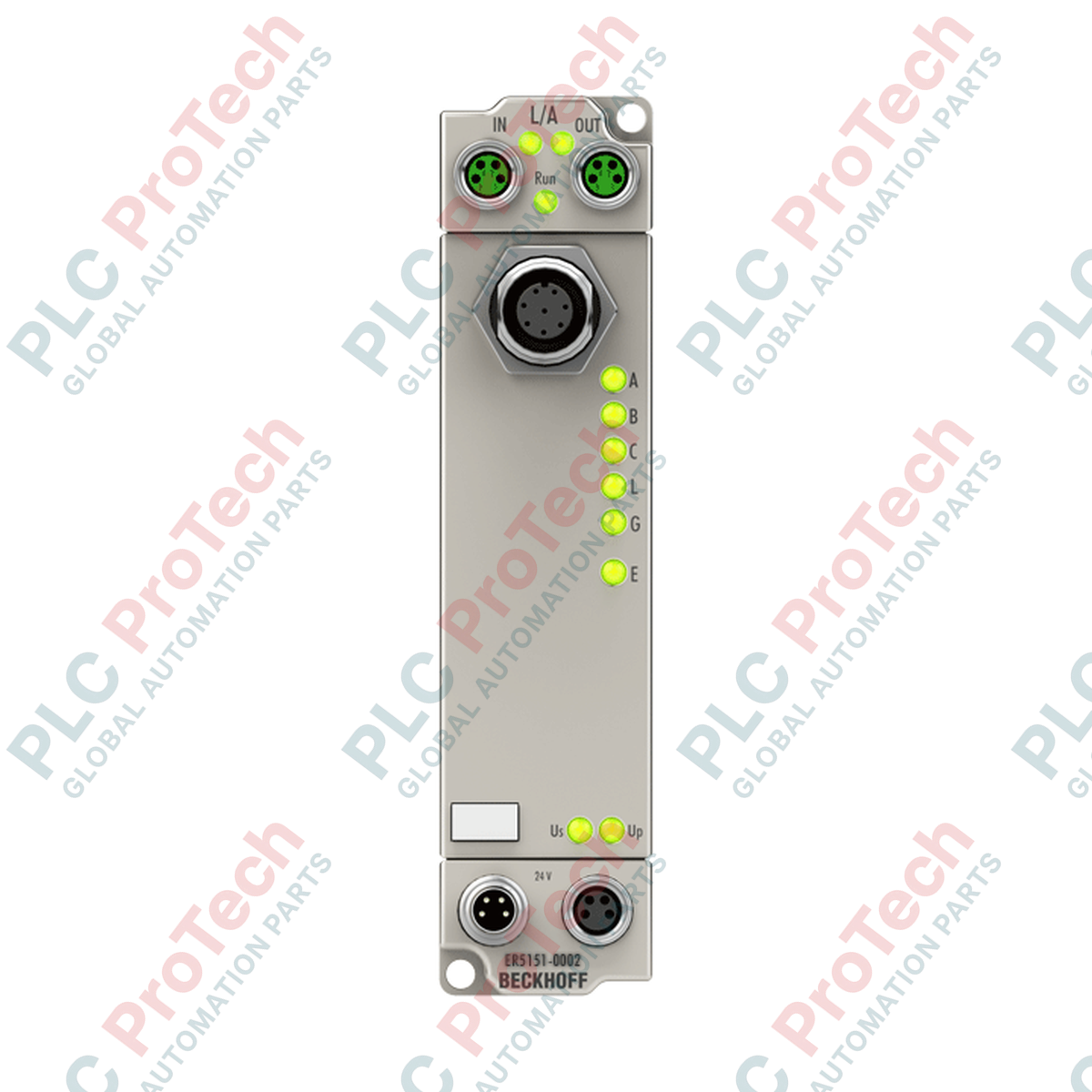

Beckhoff ER5151-0002 Interface de codeur incrémental 1 canal du boîtier EtherCAT

Description

L’installation directe au niveau du terrain, sans armoire électrique, est facilitée par le Beckhoff ER5151-0002, un EtherCAT Box haute performance conçu pour le raccordement direct aux encodeurs incrémentaux. Ce module sert d’interface pour les signaux physiques différentiels (RS422) ou les signaux TTL asymétriques, permettant l’acquisition précise et en temps réel de la position et de la fréquence directement sur la machine. Doté d’un boîtier robuste et entièrement étanche, le ER5151-0002 assure un traitement des comptages à grande vitesse et prend en charge les horloges distribuées (DC) intégrées afin de garantir une synchronisation à la microseconde sur votre réseau industriel EtherCAT.

Caractéristiques

• Technologie multi-interface : prend en charge les modes RS422 différentiel, TTL asymétrique, compteur et générateur d’impulsions sur un seul canal.
• Compteur haute vitesse : compteur dynamique commutable 16/32 bits avec une fréquence limite pouvant atteindre 4 millions d’incréments par seconde en évaluation quadruple.
• Conception robuste pour environnements industriels : boîtier en zinc moulé sous pression avec indices IP65, IP66 et IP67, pour un fonctionnement fiable dans des conditions environnementales extrêmes.
• Synchronisation précise : les horloges distribuées (DC) intégrées garantissent une synchronisation extrêmement précise avec les autres appareils EtherCAT.
• Protection contre les courts-circuits : alimentation intégrée des capteurs en 24 V CC, prévue jusqu’à 0,5 A, avec protection complète contre les courts-circuits.

Applications

• Commande de mouvement décentralisée : retour de position en temps réel des axes servo et des encodeurs rotatifs directement sur le bâti de la machine.
• Suivi des pièces à grande vitesse : systèmes de comptage et de vérification par verrouillage sur les lignes de tri, d’emballage et de convoyage.
• Usinage CNC intensif : intégration d’une boucle de rétroaction dynamique dans les centres d’usinage humides, poussiéreux ou soumis à de fortes vibrations.

Spécifications techniques

Retours d’expérience technique

Modèles alternatifs et compatibilité

Le ER5151-0002 est l’équivalent renforcé, montable sur machine et conforme à l’indice IP67, du terminal EtherCAT EL5151 destiné aux armoires électriques. Il utilise les mêmes registres, structures de données de processus et chemins de configuration TwinCAT. Les configurations existantes dans TwinCAT 2.x et TwinCAT 3.x peuvent être transférées avec un minimum d’ajustements en mappant les E/S cibles vers le boîtier ER5151-0002 au lieu du module terminal EL5151.

Pièges d’application et remarques techniques

Lors de l’utilisation d’encodeurs TTL asymétriques ou de configurations HTL 24 V, veillez à contrôler strictement la boucle de masse commune. Des masses d’encodeur flottantes sur les machines de terrain peuvent induire des tensions de mode commun dépassant la barrière d’isolation optique de 500 V, avec un risque d’endommagement des circuits logiques internes. Surveillez également la dissipation de la boucle d’alimentation : la consommation combinée de la logique du boîtier, de l’encodeur et des modules en aval sur la jonction en T M8 ne doit pas dépasser 4 A.

Conseils de mise en service et de câblage

Utilisez toujours des cordons M12 à 8 broches entièrement blindés pour l’interface d’encodeur. En présence de niveaux élevés de parasites (par exemple, lorsque le câble est acheminé à proximité de câbles de variateurs de fréquence), raccordez le blindage du câble sur 360 degrés au moletage métallique du connecteur. Le boîtier en zinc moulé sous pression de l’ER5151 doit être relié à la masse du châssis de la machine par une connexion à faible impédance (utilisez une rondelle éventail sur l’oreille de fixation pour traverser les couches d’oxyde ou de peinture).

Directives d’installation

1. 1 Fixez le module sur une surface métallique plane à l’aide de deux vis M4. Assurez un contact direct métal contre métal pour optimiser la mise à la terre CEM et la dissipation thermique auxiliaire.
2. 2 Raccordez les lignes EtherCAT entrante et sortante aux prises M8. Serrez fermement les connecteurs à vis au couple approprié afin de garantir le maintien de l’étanchéité IP67.
3. 3 Branchez le câble d’encodeur M12 à 8 broches dans la prise du capteur en veillant à respecter le détrompage. Serrez à la main jusqu’à ce que le moletage affleure afin d’empêcher toute infiltration d’eau.
4. 4 Mettez le système sous tension et analysez le réseau EtherCAT via TwinCAT System Manager pour lancer la configuration du boîtier.
