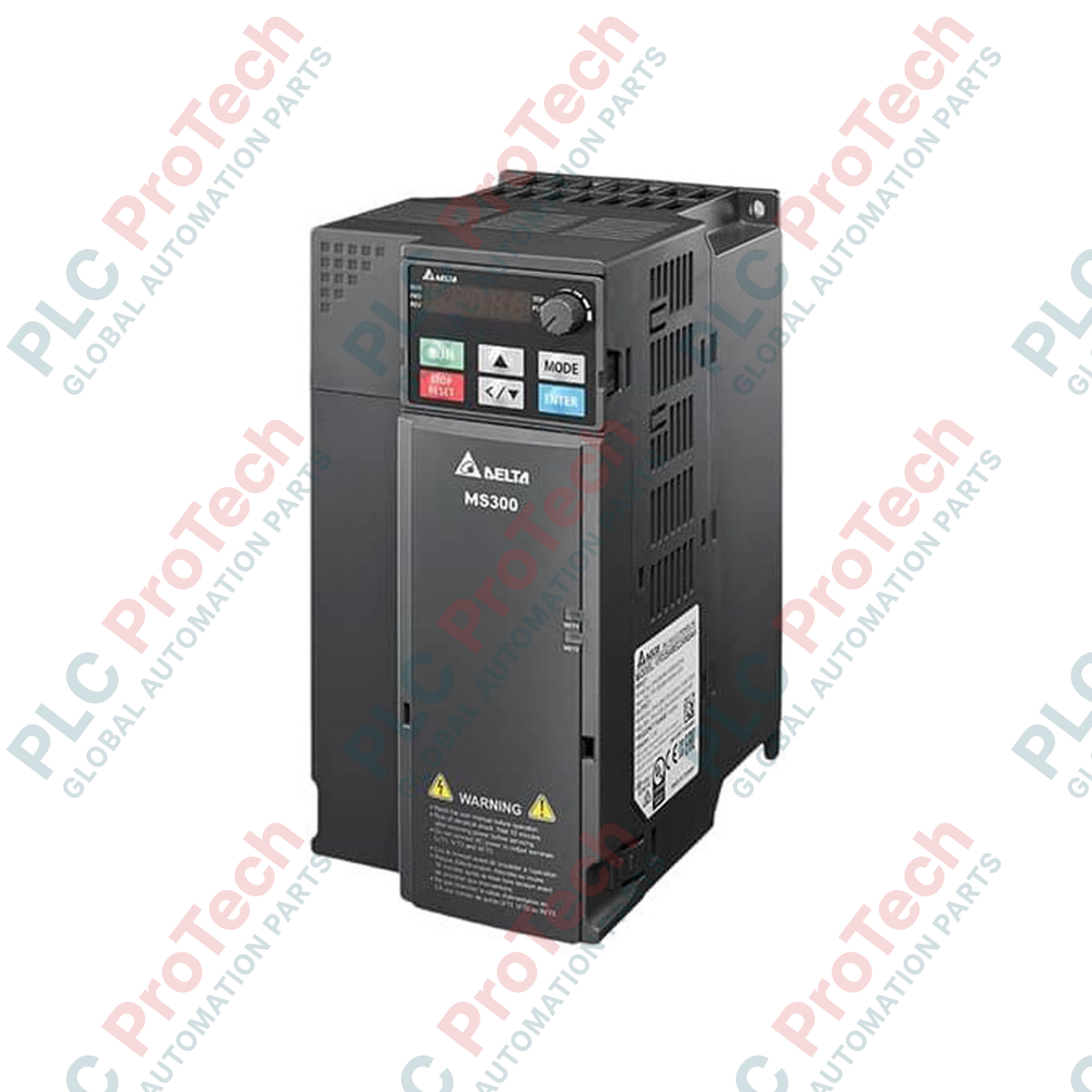

Variateur de fréquence DELTA VFD17AMS43ANSAA série MS300

Présentation de la commande moteur de premier plan

Le VFD17AMS43ANSAA (VFD17AMS43ANSAA) est un variateur compact standard haute performance conçu par Delta pour les applications exigeantes d’automatisation industrielle. En tant que composant essentiel de la série MS300, reconnue dans le monde entier, ce variateur de fréquence compact assure une commande précise de la vitesse et du couple du moteur dans des conditions de processus rigoureuses. Dans des environnements de fonctionnement continu tels que le traitement chimique, le traitement de l’eau et la manutention de matériaux sur convoyeur, le VFD17AMS43ANSAA réduit l’usure mécanique et prévient les arrêts imprévus grâce à son architecture de puissance robuste et à ses fonctions de sécurité intégrées. Sa capacité en service intensif garantit une réponse fiable du couple, même lors de brusques pics de charge, ce qui en fait un atout essentiel pour optimiser l’efficacité de l’atelier de production.

Décomposition du suffixe de la référence

Delta utilise un système de codage alphanumérique précis pour la série MS300 afin de définir exactement la configuration matérielle :

• VFD : variateur de fréquence (catégorie de produit)

• 17A : courant de sortie nominal de 17 A en mode service intensif (surcharge de 150 % pendant 6 secondes)

• MS : série MS300 (variateur compact standard)

• 43 : tension d’entrée triphasée de 460 V CA

• A : niveau de protection IP20

• N : aucune fonction de filtre CEM intégrée

• S : fonction de sécurité intégrée d’arrêt sécurisé du couple (STO) SIL2/PLd

• A : conception de type pour installation standard

• A : code de modèle de la version standard

Paramètres d’ingénierie critiques

Le tableau de spécifications suivant présente les paramètres mécaniques, environnementaux et électriques étalonnés pour l’intégration industrielle :

Base de connaissances techniques et questions fréquentes

À quelles certifications de sécurité spécifiques la fonction STO intégrée est-elle conforme ?

La fonction intégrée d’arrêt sécurisé du couple (STO) est conforme aux normes EN ISO 13849-1, catégorie 3, PLd, et CEI 61508 SIL2. Elle coupe immédiatement l’alimentation des commandes de grille du moteur afin d’empêcher tout démarrage intempestif, éliminant ainsi le besoin de contacteurs mécaniques externes dans les circuits de sécurité.

Ce variateur spécifique peut-il faire fonctionner des moteurs à aimants permanents ou est-il limité aux moteurs asynchrones ?

La plateforme MS300 prend en charge les moteurs asynchrones traditionnels et les moteurs synchrones à aimants permanents (PM) à haut rendement grâce au mode de commande en boucle ouverte sans capteur.

Quels sont les principaux points à prendre en compte lors de l’utilisation de ce variateur sans filtre CEM interne ?

Étant donné que cette configuration spécifique ne dispose pas d’un filtre CEM interne (désigné par le suffixe « N »), des réactances de ligne externes ou des filtres CEM externes dédiés doivent être installés sur les lignes d’entrée si la conformité aux normes spécifiques EN 61800-3 relatives aux perturbations radioélectriques est obligatoire pour le réseau de l’installation.

Directives de mise en service sur site et de sécurité

• Espacement pour la circulation d’air et la gestion thermique : Pour une dissipation thermique optimale, montez le châssis IP20 verticalement sur une surface plane et résistante aux flammes. Maintenez un dégagement minimal de 50 mm au-dessus et au-dessous du variateur, ainsi que de 30 mm de chaque côté, lors d’un fonctionnement à la température ambiante maximale admissible de 50 °C.

• Protocole de blindage de la boucle de commande : Tous les câbles de commande analogique et les lignes du circuit de sécurité STO doivent utiliser des câbles blindés tressés avec une couverture d’au moins 85 %. Reliez le blindage à la terre uniquement côté variateur, à l’aide des colliers de mise à la terre fournis, afin d’éliminer le bruit en mode commun et les boucles de terre.

• Couples des bornes de puissance : Serrez toutes les bornes d’entrée principales du réseau (R/L1, S/L2, T/L3) et les connexions de sortie vers le moteur (U/T1, V/T2, W/T3) conformément aux limites de couple spécifiées par le fabricant afin d’éviter toute surchauffe locale et toute tension irrégulière aux bornes lors de cycles intensifs à 17 A.
