Description

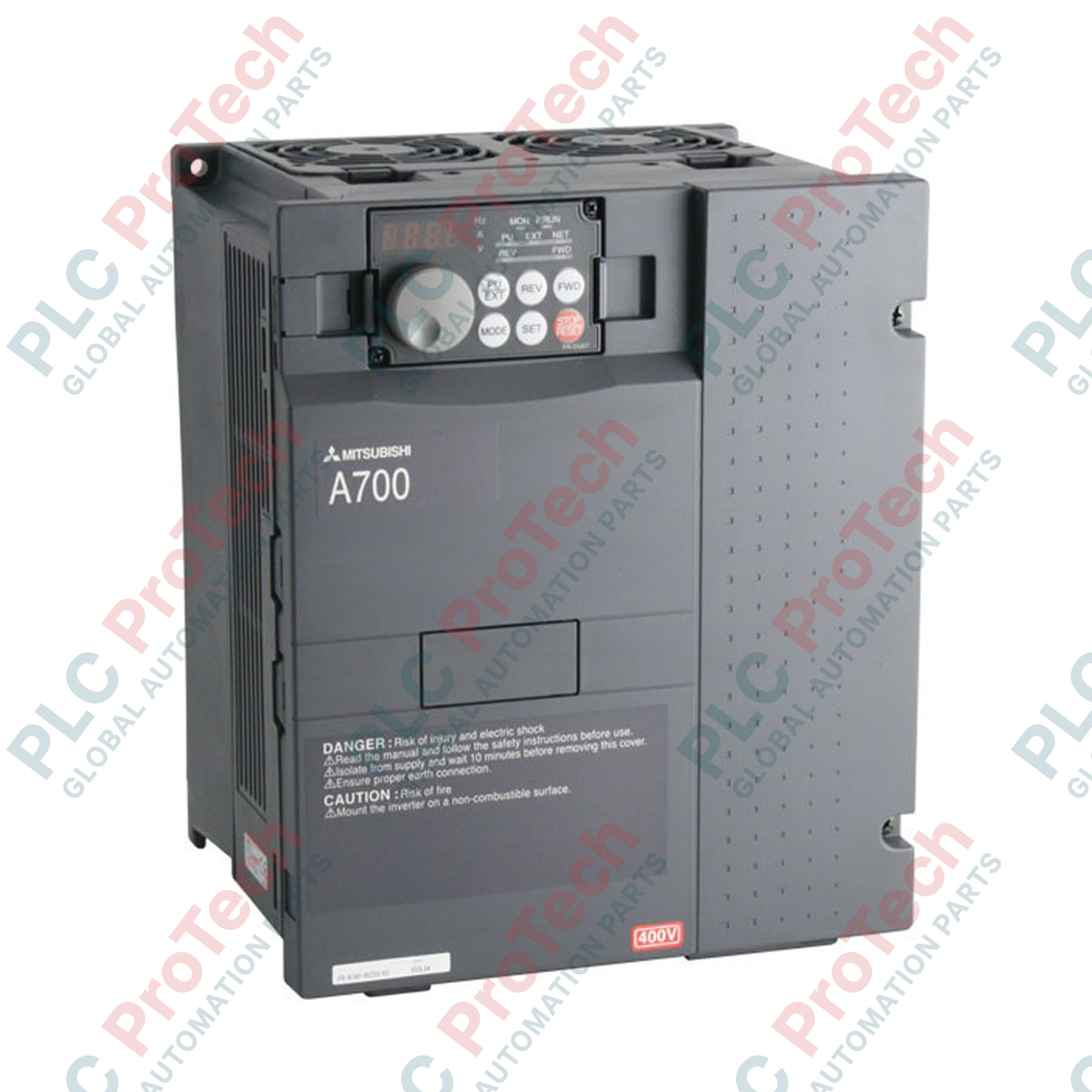

Conçu pour les applications industrielles exigeantes, le FR-A740-3.7K-CHT est un variateur de fréquence (VFD) hautes performances de la réputée série FR-A700 de Mitsubishi Electric. Prévu pour fonctionner avec une alimentation triphasée de classe 400 V, ce variateur assure une régulation précise de la vitesse et du couple pour les moteurs jusqu’à 3.7 kW. Il utilise des algorithmes avancés de commande vectorielle pour obtenir une excellente réponse dynamique et une grande précision, ce qui le rend adapté aussi bien à la simple régulation de vitesse qu’aux applications complexes d’adaptation du couple.
Cet appareil est largement utilisé comme composant essentiel de régulation de vitesse dans les industries lourdes et les lignes de production. Pour les installations en cours de modernisation ou de mise à niveau, veuillez noter que l’ancien modèle FR-A740-3.7K-CHT a été remplacé par le variateur FR-A840-00126-2-60, bien qu’il reste très recherché comme pièce de rechange à montage direct afin d’éviter une coûteuse reconception du système.
Caractéristiques
-
Commande vectorielle réelle sans capteur : atteint un couple de démarrage élevé de 200 % à très basse vitesse (0.3 Hz) sans nécessiter de codeur.
-
Réglage adaptatif : mesure et adapte automatiquement les paramètres du moteur afin d’optimiser les performances avec différentes marques de moteurs.
-
Fonctionnalité API intégrée : permet aux utilisateurs de programmer des séquences de fonctionnement personnalisées et une logique interne directement dans le variateur.
-
Conception de composants à longue durée de vie : équipé de ventilateurs de refroidissement et de condensateurs conçus pour une durée de vie estimée à 10 ans maximum dans des conditions normales de fonctionnement.
-
Filtre CEM intégré : réduit les interférences électromagnétiques afin de simplifier la conformité aux réglementations sur les nuisances sonores.
Applications
- Systèmes de manutention, convoyeurs et ponts roulants à portique.
- Pompes centrifuges, ventilateurs industriels et soufflantes de ventilation localisée.
- Extrudeuses, mélangeurs et machines de traitement à couple élevé.
- Broches de machines-outils et systèmes de positionnement automatisés.
Caractéristiques techniques
| Fabricant |
Mitsubishi Electric |
| Modèle / référence de pièce |
FR-A740-3.7K-CHT |
| Série de produits |
Série FR-A700 |
| Classe de tension d'entrée |
Triphasé, 380 à 480 V CA (50 Hz / 60 Hz) |
| Puissance moteur applicable |
3,7 kW |
| Tension de sortie |
Triphasé, 380 à 480 V CA (la tension d'entrée ne doit pas être dépassée) |
| Méthode de commande |
Commande V/F, commande vectorielle avancée à flux magnétique, commande vectorielle réelle sans capteur, commande vectorielle (avec carte de retour en option) |
| Méthode de refroidissement |
Refroidissement par air forcé |
| Indice de protection du boîtier |
IP20 |
| Poids d'expédition estimé |
4,0 kg |
Raccordements et interfaces
| Symbole de la borne |
Nom de la borne |
Description |
| R/L1, S/L2, T/L3 |
Entrée d'alimentation CA |
Se raccorde à l'alimentation secteur triphasée. |
| U, V, W |
Sortie du variateur |
Se raccorde au moteur asynchrone triphasé. |
| P/+, N/- |
Bornes du bus continu |
Point de raccordement pour les unités de freinage en option ou les configurations de bus continu partagé. |
| PR, PX |
Bornes de la résistance de freinage |
Sert à raccorder une résistance de décharge externe pour le freinage dynamique. |
| Terre |
Terre de protection (PE) |
Doit être relié à une prise de terre locale fiable afin d'éviter les parasites électriques et d'assurer la sécurité. |
Consignes d'installation
-
Orientation de montage : Installez le variateur à la verticale sur une surface plane et ininflammable (par exemple, un panneau métallique) afin d'assurer une convection naturelle et un refroidissement adéquats.
-
Espacements requis : Laissez un dégagement minimal de 50 mm de chaque côté et de 100 mm au-dessus et au-dessous de l'appareil pour assurer une circulation d'air sans entrave.
-
Isolation du câblage : Séparez les lignes d'alimentation (R/L1, S/L2, T/L3) et les lignes de sortie du moteur (U, V, W) des câbles de signaux de commande afin d'éviter les interférences électromagnétiques.
-
Mise à la terre : Reliez toujours solidement le variateur et le moteur à la terre. Pour les équipements de classe 400 V, veillez à ce que la résistance de terre soit de 10 ohms ou moins.
-
Température ambiante : Veillez à ce que la température ambiante dans le boîtier d'installation reste comprise entre -10 degC et 50 degC (hors gel).
