Mitsubishi Electric

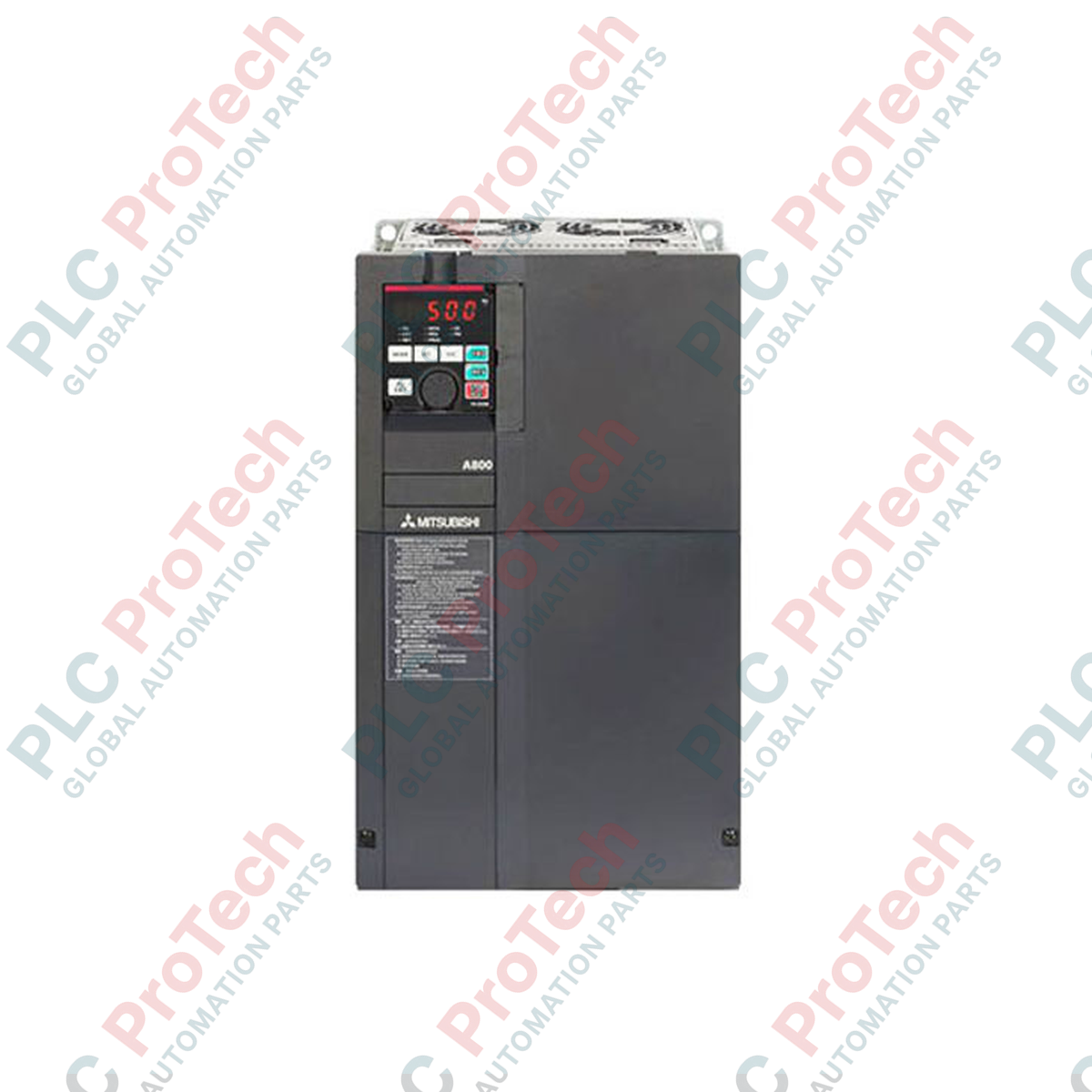

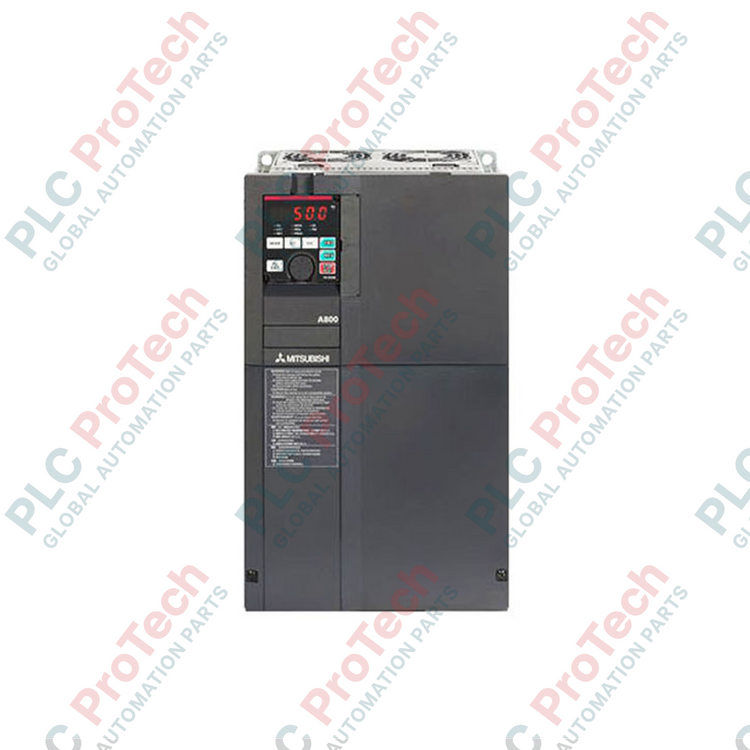

Variateur de fréquence Mitsubishi Electric FR-A840-55K-1 série FR-A800

SKU FR-A840-55K-1

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : Mitsubishi Electric

  • N° de produit : FR-A840-55K-1

  • Pays d'origine :États-Unis

  • Type de produit : Variateurs de fréquence

  • Paiement : Virement bancaire, Western Union

  • Poids : 44000g

  • Dimensions : 550 mm x 435 mm x 250 mm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Description

Pour optimiser les performances des machines industrielles pour service intensif, le Mitsubishi Electric FR-A840-55K-1 est un variateur de fréquence triphasé à commande vectorielle haut de gamme, conçu pour les applications à couple élevé jusqu’à 55 kW. Ce variateur haute performance de la série FR-A800 est doté d’une borne d’impulsions FM intégrée pour une surveillance précise et prend en charge la commande vectorielle avancée sans capteur avec retour réel (RSVC), afin d’obtenir une précision exceptionnelle de vitesse et de couple. Conçu pour s’intégrer parfaitement aux architectures complexes d’automatisation d’usine, il assure une conversion d’énergie fiable, une prise en charge étendue des communications et de robustes fonctions d’économie d’énergie pour maximiser la disponibilité des processus.

Caractéristiques

  • Commande vectorielle avancée sans capteur avec retour réel et commande vectorielle sans capteur pour moteurs PM, offrant des performances exceptionnelles à l’arbre moteur.
  • Borne de train d’impulsions FM intégrée offrant des configurations de sortie analogique haute résolution pour la surveillance des systèmes.
  • Interfaces de communication externe intégrées à ports multiples, compatibles avec les protocoles RS-485, RS-422 et RS-232.
  • Flexibilité multi-régime permettant de répondre aux exigences de fonctionnement en service normal (ND) comme en service léger (LD).
  • Conforme aux normes internationales de sécurité fonctionnelle, avec des fonctions d’arrêt de sécurité permettant de réduire les risques dans les zones d’intervention manuelle.

Applications

  • Systèmes de manutention à grande capacité, notamment grues, palans et convoyeurs continus.
  • Systèmes de ventilation industriels, soufflantes pour service intensif et systèmes de pompage pour l’alimentation en eau des municipalités.
  • Machines de production en continu telles que les extrudeuses, les mélangeurs et les systèmes d’enroulement.
  • Broches de machines-outils automatisées et applications de pompage pour l’extraction de pétrole en puits profonds.

Caractéristiques techniques

Paramètre Valeur spécifiée
Fabricant Mitsubishi Electric
Référence du modèle FR-A840-55K-1
Série FR-A800
Puissance moteur applicable 55 kW
Classe de tension d’entrée Triphasé, 400 V
Tension nominale de sortie Triphasé, 380 à 500 V
Courant nominal de sortie 110 A
Puissance de sortie 84 kVA
Communications externes RS-232 / RS-422 / RS-485
Type de borne de sortie Borne FM (sortie de train d’impulsions)
Homologations et normes Conforme aux normes CE, UL, cUL et RoHS
Dimensions (H x W x P) 550 mm x 435 mm x 250 mm
Poids du produit 44 kg

Connexions et interfaces

Désignation des bornes Affectation des fonctions
R/L1, S/L2, T/L3 Connexion d’alimentation CA triphasée
U, V, W Sortie CA triphasée vers le moteur
FM Borne de sortie de train d’impulsions pour la surveillance
SD / SE Bornes d’entrée de contact / de mise à la terre commune du capteur
Connecteur RJ-45 Port de communication PU / RS-485

Modèles alternatifs et compatibilité

Le FR-A840-55K-1 remplace directement, sur le plan fonctionnel, les anciens variateurs de la série FR-A740-55K. Lors du remplacement d’un ancien appareil de la série A700, les paramètres peuvent être transférés à l’aide du logiciel Mitsubishi FR Configurator2. Bien que les encombrements physiques des armoires soient très similaires, vérifiez les dégagements nécessaires aux ventilateurs de refroidissement et la configuration des borniers avant l’intégration mécanique.

Erreurs à éviter et remarques techniques

Pour maintenir des performances thermiques optimales en fonctionnement continu dans des armoires de commande fermées, ne dépassez pas une température ambiante de 50 degrés Celsius sans appliquer les consignes de déclassement appropriées. Lorsque vous utilisez cet appareil à des fréquences de porteuse élevées pour supprimer le bruit audible du moteur, réduisez le courant de sortie nominal selon les courbes de déclassement du fabricant afin d’éviter les déclenchements dus aux surintensités thermiques (E.THT / E.OC1).

Conseils de mise en service et de câblage

Pour les installations utilisant des câbles de commande de plus de 30 mètres jusqu’à la borne d’impulsions FM, utilisez un câble à paires torsadées blindées (STP). Veillez à raccorder le blindage du câble à la terre uniquement côté variateur (borne PE) afin d’éviter que les parasites industriels à haute fréquence ne provoquent une distorsion du signal ou de fausses transitions logiques. Séparez toujours le câblage des signaux de commande des entrées haute puissance de 400 V CA et des câbles de sortie moteur d’au moins 30 cm.

Consignes d’installation

AVERTISSEMENT CRITIQUE

Isolez toutes les entrées électriques avant de commencer l’installation ou l’entretien de cet équipement. Les condensateurs haute tension conservent une charge résiduelle mortelle. Attendez au moins 10 minutes après la coupure de l’alimentation principale, puis mesurez la tension du bus continu entre les bornes P/+ et N/- pour vérifier qu’elle est inférieure à 45 V CC avant de toucher aux borniers ou au câblage interne.

1

Montez le variateur à la verticale dans une armoire exempte de poussière et isolée des vibrations. Veillez à laisser au moins 100 mm d’espace au-dessus et au-dessous du boîtier du variateur pour permettre une circulation d’air de refroidissement par convection sans entrave.

2

Raccordez les lignes d’alimentation secteur aux bornes R/L1, S/L2 et T/L3, puis raccordez les câbles d’alimentation du moteur aux bornes U, V et W. Serrez toutes les vis des bornes aux couples prescrits par le fabricant à l’aide d’une clé dynamométrique étalonnée.

3

Acheminez les lignes de commande et les lignes de sortie d’impulsions dans des conduits distincts pour éviter les interférences électromagnétiques. Reliez directement le châssis du moteur à la borne de terre du variateur et raccordez le boîtier du variateur à la barre centrale de terre de protection de l’installation.

FAQ

Qu’indique la désignation de la borne FM sur le FR-A840-55K-1 ?

Le suffixe FM indique que le variateur est équipé d’une sortie de surveillance par train d’impulsions. Il fournit un signal continu à fréquence élevée représentant des variables telles que la vitesse du moteur, la fréquence de sortie ou le courant.

Puis-je faire fonctionner ce variateur de 55 kW avec une alimentation monophasée standard ?

Non, cet appareil est conçu exclusivement pour les réseaux électriques triphasés de 380 V à 500 V CA. Toute tentative d’alimentation monophasée déclenchera des défauts de perte de phase due à une sous-tension et endommagera les redresseurs internes.

Le FR-A840-55K-1 est-il rétrocompatible avec l’ancienne série FR-A740 ?

Oui, il peut la remplacer par un modèle moderne. La conversion et la migration des paramètres peuvent être effectuées à l’aide de l’application FR Configurator2, mais il est conseillé de vérifier les dégagements requis pour le montage sur panneau.

Combien de temps dois-je attendre après la mise hors tension avant de pouvoir commencer le câblage en toute sécurité ?

Vous devez attendre au moins 10 minutes pour permettre aux condensateurs haute capacité du bus CC interne de se décharger en toute sécurité sous 45 V CC. Avant toute intervention, vérifiez toujours la tension avec un multimètre aux bornes P/+ et N/-.
