Description

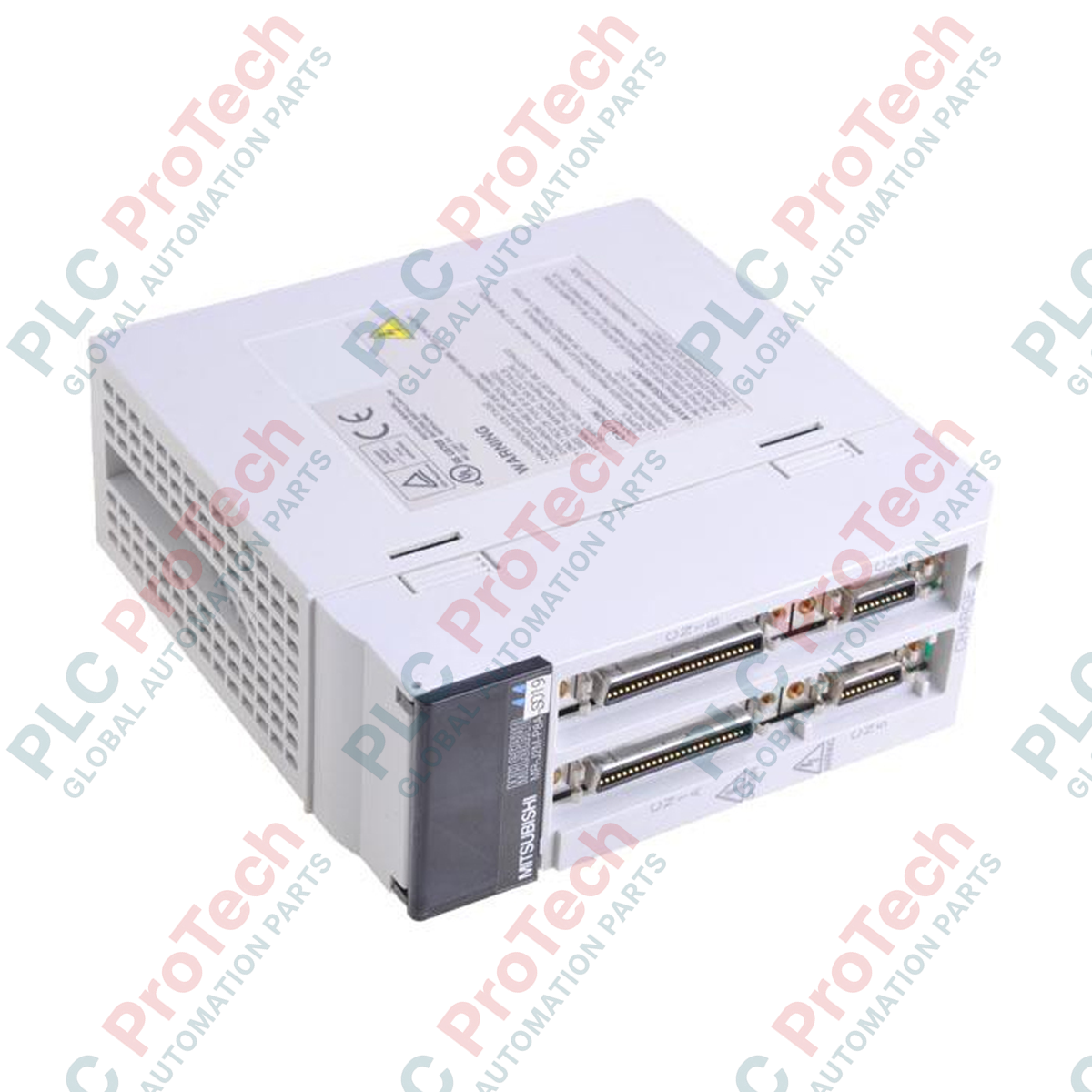

Les architectures centralisées de commande de mouvement multiaxe reposent sur l’intégration de contrôleurs haute densité, et le Mitsubishi Electric MR-J2M-P8A-S019 sert de module d’interface dédié pour servomoteur CA polyvalent destiné aux opérations de haute précision. Fonctionnant au sein de l’écosystème modulaire MELSERVO MR-J2M, cette unité regroupe les signaux de commande, la communication de bus de terrain et la synchronisation des axes au sein d’une seule interface de châssis. Équipée d’une interface de train d’impulsions à 8 canaux, elle coordonne les signaux de commande de plusieurs modules d’entraînement tout en offrant une forte immunité au bruit. Les interfaces intégrées RS-232C et RS-422 simplifient le raccordement aux systèmes de diagnostic et les configurations réseau multipoints. Conçue avec une structure ouverte IP00, cette unité d’entraînement est destinée à être montée directement dans des armoires électriques industrielles standard afin d’optimiser l’espace et de simplifier les configurations de tableaux haute densité.
Fonctionnalités
-
Coordination multiaxe : gère jusqu’à 8 canaux d’entraînement modulaires indépendants grâce à une logique synchronisée de train d’impulsions.
-
Matrice d’E/S numériques industrielles : intègre 40 entrées de signaux et 16 sorties de signaux pour une vaste gestion des échanges avec l’API et les périphériques.
-
Diagnostics série doubles : une voie RS-232C dédiée pour les diagnostics locaux sur PC et une voie RS-422 pour les opérations de terrain en chaîne.
-
Sécurité au niveau matériel : les entrées d’arrêt forcé à double canal et les deux sorties d’alarme facilitent la connexion câblée à des relais de sécurité.
-
Surveillance analogique : 3 canaux de surveillance analogique pour le suivi en temps réel, à l’aide d’un oscilloscope, des paramètres du moteur et du comportement du couple.
Applications
- Machines d’emballage et de tri à haute densité nécessitant un positionnement synchronisé sur plusieurs axes.
- Machines de fabrication de semi-conducteurs et robots portiques de type « pick-and-place ».
- Lignes d’assemblage automatisées multistations et machines textiles.
- Changeurs d’outils CNC et systèmes auxiliaires d’indexage complexes.
Spécifications techniques
| Paramètre de spécification |
Valeur / caractéristique nominale |
| Fabricant |
Mitsubishi Electric |
| Référence du modèle |
MR-J2M-P8A-S019 |
| Série |
Série MELSERVO MR-J2M |
| Type de produit |
Unité de commande de servomoteur CA polyvalente |
| Alimentation de commande |
Circuit d’alimentation de commande intégré pour l’unité de base (prenant en charge jusqu’à 8 emplacements) |
| Interface de train d’impulsions |
8 canaux (compatibles avec un pilote de ligne différentiel ou un collecteur ouvert) |
| Ports de communication série |
1 port RS-232C, 1 port RS-422 |
| Entrées numériques |
40 entrées standard, 2 points d’entrée d’arrêt forcé |
| Sorties numériques |
16 sorties standard, 2 points de sortie d’alarme |
| Canaux de surveillance analogique |
3 canaux (variables de suivi assignables) |
| Indice de protection du boîtier |
IP00 (structure ouverte, nécessite un boîtier de protection) |
| Plage de températures de fonctionnement |
De 0 à 55 °C (hors gel) |
| Poids d’expédition (calculé) |
2,00 kg |
Connexions et interfaces
| Port / bornier |
Affectation des fonctions / circuits |
| Bloc d’interface d’impulsions |
8 canaux de lignes d’entrée de train d’impulsions pour le positionnement des commandes de chaque axe. |
| Port RS-232C |
1 interface de communication RJ45 ou D-sub pour la connexion directe au logiciel de configuration sur PC. |
| Port RS-422 |
Connecteur de communication série multidrop pour la mise en réseau centralisée avec un API. |
| Bornes d’arrêt forcé |
2 points dédiés aux signaux de coupure externe d’urgence pour les interverrouillages de sécurité. |
| Sortie de contrôle analogique |
3 broches pour la sortie des signaux de paramètres (visualisation de la vitesse, du couple et du retour de courant). |
Modèles alternatifs et compatibilité
Le MR-J2M-P8A-S019 est une variante hautement spécialisée de la famille de servomoteurs modulaires multiaxes MR-J2M. Lors du remplacement d’unités de commande standard MR-J2M plus anciennes, vérifiez que le suffixe S019 correspond à la logique spécifique de transfert des E/S numériques et à la temporisation du bus de votre contrôleur hôte. Assurez-vous que votre logiciel MR Configurator correspond à la génération de micrologiciel de cette unité de base afin de permettre un accès homogène aux paramètres des 8 emplacements modulaires.
Pièges liés aux applications et remarques techniques
En raison de sa structure ouverte IP00, cette unité n’offre aucune protection contre la poussière, la condensation ou les particules métalliques. Elle doit toujours être intégrée dans une armoire IP54 propre et refroidie par air forcé. En outre, comme elle regroupe jusqu’à 8 axes de commandes par impulsions, les chemins de câbles doivent être aussi courts que possible afin d’éviter la dégradation des signaux et la diaphonie. Ne faites jamais passer les signaux logiques à proximité des lignes d’alimentation CA triphasée principales ou des lignes de sortie moteur.
Conseils de mise en service et de câblage
Lors du câblage des borniers d’entrée haute densité à 40 points et de sortie à 16 points, utilisez des câbles multiconducteurs blindés et mettez le blindage à la terre au point d’entrée de l’armoire à l’aide d’un collier de mise à la terre à faible impédance. Assurez-vous que la chaîne multidrop RS-422 est terminée par une résistance de 150 ohms à la dernière station physique de la boucle afin d’éliminer les réflexions de signaux haute fréquence susceptibles de provoquer des pertes de communication intermittentes.
Directives d’installation
AVERTISSEMENT CRITIQUE
Déconnectez et isolez toutes les alimentations principales avant de commencer les travaux d’installation ou de maintenance. Attendez au moins 20 minutes pour permettre la décharge complète des condensateurs du bus CC des modules amplificateurs connectés. Vérifiez toujours l’absence de tension sur toutes les bornes à l’aide d’un multimètre numérique fiable avant de manipuler les composants matériels.
1
Montez l’unité verticalement sur une plaque arrière métallique rigide et mise à la terre, à l’intérieur d’une armoire industrielle étanche, en respectant les dégagements thermiques spécifiés au-dessus et sur les côtés.
2
Établissez une connexion de terre solide à faible impédance entre la borne de terre de l’unité et la barre principale de terre de l’armoire.
3
Connectez les connecteurs d’E/S haute densité, en vous assurant que le circuit du signal d’entrée d’arrêt forcé est entièrement fermé et intégré au circuit de sécurité de votre machine.
4
Raccordez les lignes de communication RJ45 ou D-sub, en vérifiant que les adresses réseau série sont correctement configurées sur les nœuds adjacents avant de mettre le système sous tension.
