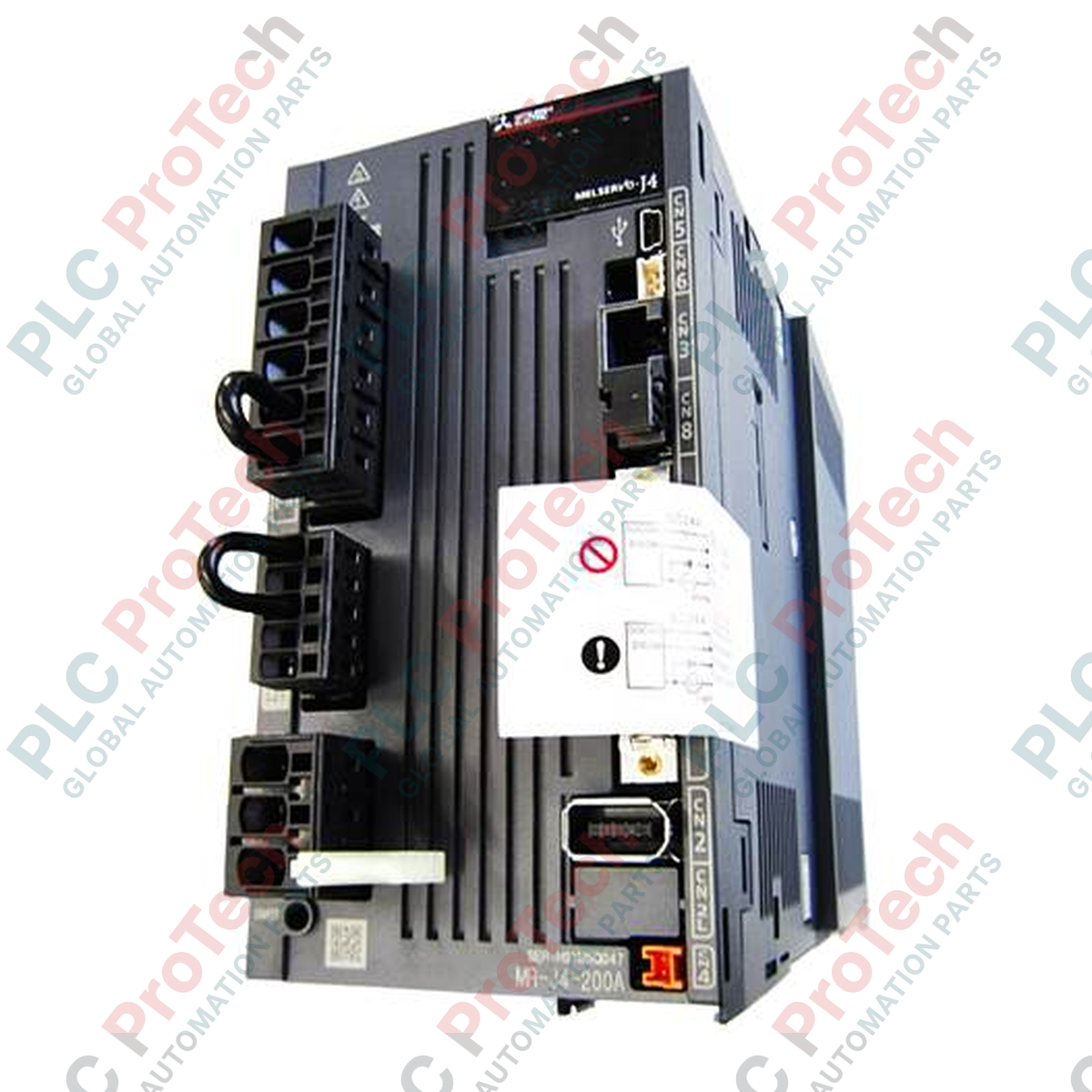

Amplificateur de servomoteur Mitsubishi Electric MR-J4-200B-RJ de la série MELSERVO-J4

SKU MR-J4-200B-RJ

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : Mitsubishi Electric

  • N° de produit : MR-J4-200B-RJ

  • Pays d'origine :États-Unis

  • Type de produit : Amplificateurs servo

  • Paiement : Virement bancaire, Western Union

  • Poids : 3000g

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

Description

Offrant un contrôle de mouvement rapide et de haute précision dans l’architecture MELSERVO-J4, le Mitsubishi Electric MR-J4-200B-RJ est un amplificateur de servomoteur CA d’une puissance nominale de sortie de 2 kW. Cet appareil utilise l’interface réseau à fibre optique SSCNET III/H pour assurer un contrôle synchrone en temps réel avec une sensibilité minimale au bruit. Le suffixe -RJ indique sa capacité particulière à prendre en charge des unités de conversion, permettant une intégration flexible avec des interfaces de codeur externes, des réseaux de communication CC-Link IE Field ou des systèmes spécialisés de détection de position absolue. Alimenté en triphasé de 200 V CA à 240 V CA, cet amplificateur fonctionne avec les servomoteurs rotatifs ou linéaires de la série HG pour maintenir des temps de réponse en boucle exceptionnels dans les applications de mouvement industriel exigeantes.

Caractéristiques principales

  • SSCNET III/H haute vitesse : utilise la communication par fibre optique pour assurer une transmission des commandes à grande vitesse, sans interférences, et une synchronisation multiaxe précise.
  • Compatibilité spécialisée -RJ : prend en charge les unités de conversion d’interface permettant de se connecter à d’autres codeurs de retour absolu et réseaux auxiliaires.
  • Suppression avancée des vibrations : filtre intégré de résonance mécanique et algorithme de suppression des vibrations à basse fréquence pour protéger les structures mécaniques.
  • Fonctions de protection robustes : arrêt intégré en cas de surintensité, arrêt en cas de surtension régénérative et détection de surcharge thermique du moteur.

Applications

  • Centres d’usinage CNC multiaxes et systèmes de fraisage à grande vitesse.
  • Assemblage de semi-conducteurs de précision, systèmes de prise-dépose et systèmes de manipulation de plaquettes.
  • Machines d’emballage automatisées, tables d’indexage rotatives et systèmes d’étiquetage à grande vitesse.
  • Robots industriels cartésiens et à articulations multiples nécessitant un contrôle coordonné de la trajectoire.

Caractéristiques techniques

Paramètre Valeur spécifiée
Fabricant Mitsubishi Electric
Numéro de modèle MR-J4-200B-RJ
Nom de la série MELSERVO-J4
Puissance nominale de sortie 2,0 kW
Alimentation du circuit principal CA triphasé de 200 V à 240 V, 50/60 Hz
Type d’interface SSCNET III/H (avec prise en charge de l’unité de conversion)
Disjoncteur à boîtier moulé (MCCB) Châssis de 30 A (courant nominal de 20 A)
Contacteur magnétique DUD-N30
Résistance aux vibrations 5,9 m/s2, de 10 Hz à 55 Hz (axes X, Y et Z)
Environnement d’installation À l’intérieur (à l’abri de la lumière directe du soleil), sans gaz corrosifs, brouillard d’huile ni poussière
Altitude maximale 2 000 m ou moins au-dessus du niveau de la mer
Masse nette 2,1 kg
Poids à l’expédition 3,0 kg

Connexions et interfaces

Connecteur / borne Fonction
L1, L2, L3 Raccordements des bornes d’alimentation d’entrée CA triphasée du circuit principal
U, V, W Bornes de sortie de puissance du servomoteur (ne doivent pas être croisées)
CN1A / CN1B Ports de connexion de communication par fibre optique SSCNET III/H (IN / OUT)
CN2 Connecteur d’entrée du signal de retour de l’encodeur du moteur
CN3 Moniteur analogique et port d’entrée/sortie auxiliaire

Observations empiriques d’ingénierie

Modèles alternatifs et compatibilité

La version standard MR-J4-200B est directement compatible avec les configurations SSCNET III/H de base, mais elle ne dispose pas de la couche de traduction d’interface de la variante -RJ. Si vous remplacez un ancien variateur MR-J3-200B, vous devez faire fonctionner le contrôleur système en mode de compatibilité J3 ou migrer les paramètres du maître réseau vers SSCNET III/H. Notez que le modèle -RJ permet d’installer la carte MR-J4-T20 pour une transition fluide vers les réseaux CC-Link IE Field sans remplacer l’ensemble du châssis de l’amplificateur.

Pièges à éviter et notes d’ingénierie

Veillez à optimiser l’agencement de l’espace : comme l’unité dissipe jusqu’à 120 W en charge maximale continue, les amplificateurs adjacents doivent être espacés latéralement d’au moins 10 mm, sauf en cas de déclassement. Dans les environnements optiques très réfléchissants, ou lorsque les câbles à fibre optique sont fortement courbés, les alarmes AL.37 (erreur de paramètre) ou AL.16 (erreur de communication initiale de l’encodeur) peuvent se déclencher en raison de pertes de paquets. Respectez un rayon de courbure d’au moins 25 mm pour les fibres optiques afin d’éviter toute dégradation de la transmission lumineuse.

Conseils de mise en service et de câblage

Raccordez toujours la borne de terre (PE) du servomoteur directement à la borne de terre de l’amplificateur afin de supprimer les interférences électromagnétiques à haute fréquence. La mise à la terre du moteur uniquement sur le châssis de la machine peut provoquer des erreurs intermittentes de l’encodeur absolu, en raison des différences de potentiel structurelles. En cas d’utilisation de la détection de position absolue, assurez-vous qu’un bloc-batterie au lithium-métal conforme (tel que le MR-BAT6V1SET) est installé et opérationnel avant de tenter d’effacer les paramètres d’origine.

Directives d’installation

AVERTISSEMENT CRITIQUE : Des tensions dangereuses pouvant atteindre 340 V CC peuvent persister dans les condensateurs du bus interne, même après la coupure de l’alimentation CA. Coupez toute l’alimentation principale et attendez au moins 15 minutes avant de toucher les bornes. Avant de procéder au câblage, vérifiez que le voyant de charge situé sur le panneau avant est complètement éteint.
1

Montez l’amplificateur verticalement sur une plaque de panneau électrique métallique non peinte afin d’optimiser la dissipation thermique et la continuité de la mise à la terre.

2

Raccordez l’alimentation principale (L1/L2/L3) via un disjoncteur de châssis 30 A dédié et un contacteur magnétique afin de protéger les ponts de diodes internes contre les pics de tension du réseau.

3

Acheminez séparément les lignes de sortie du moteur (U/V/W) et les fils de signaux basse tension (fibre optique SSCNET, ligne de l’encodeur, E/S externes) afin d’éviter les interférences capacitives.

4

Connectez les câbles à fibre optique SSCNET III/H en vérifiant qu’ils s’enclenchent correctement dans CN1A et CN1B, après avoir retiré leurs capuchons anti-poussière.

FAQ

Quelle est la principale différence entre le MR-J4-200B et le MR-J4-200B-RJ ?

La variante -RJ du MR-J4-200B prend en charge les unités de conversion d’interface, ce qui permet l’intégration de protocoles d’encodeur spécialisés, de systèmes de retour en boucle entièrement fermée ou d’autres réseaux de communication industriels, comme CC-Link IE Field.

Quel protocole de communication le MR-J4-200B-RJ utilise-t-il pour le contrôle du mouvement ?

Il utilise l’interface réseau à fibre optique SSCNET III/H, qui assure une communication duplex synchrone à haute vitesse avec les contrôleurs de mouvement à 150 Mbps.

Combien de temps dois-je attendre après la coupure de l’alimentation pour que les condensateurs internes se déchargent ?

Vous devez attendre au moins 15 minutes et vérifier que le voyant « CHARGE » du panneau avant est complètement éteint avant d’effectuer toute maintenance physique des bornes.

Puis-je alimenter cet amplificateur servo en courant alternatif monophasé ?

Non. Le MR-J4-200B-RJ de 2 kW nécessite une alimentation principale triphasée de 200 V CA à 240 V CA afin d’éviter les défauts de déséquilibre de phase et de sous-tension en charge.

View all FAQs →

Quantité
Livraison et retours

Livraison express mondiale

  • Livraison standard : 4–6 jours ouvrés via DHL, FedEx et UPS.
  • Expédition express : expédition le jour même pour les commandes en stock avant 14 h (GMT+8).
  • Couverture mondiale : plus de 150 pays.

Retours et garantie

  • Garantie 30 jours : retours acceptés pour les produits en stock dans leur emballage d'origine scellé.
  • Garantie 12 mois : chaque composant industriel est couvert.
Avis
1 de 1
Il ne reste que 10 article(s) en stock
Quantité
Voir les détails complets

Expédition express mondiale

  • Livraison standard : 4 à 6 jours ouvrables via DHL, FedEx et UPS.
  • Expédition express : Expédition le jour même pour les commandes en stock passées avant 14h00 (GMT+8).
  • Couverture mondiale : Service dans plus de 150 pays, avec livraison rapide en Arabie Saoudite et aux Émirats Arabes Unis.

Retours et garantie

  • Garantie de 30 jours : Retours acceptés pour les produits en stock dans leur emballage d'origine scellé en usine.
  • Garantie de 12 mois : Chaque composant industriel est couvert par notre garantie technique professionnelle.

Les commandes sont traitées et livrées du lundi au vendredi (hors jours fériés).
