Description

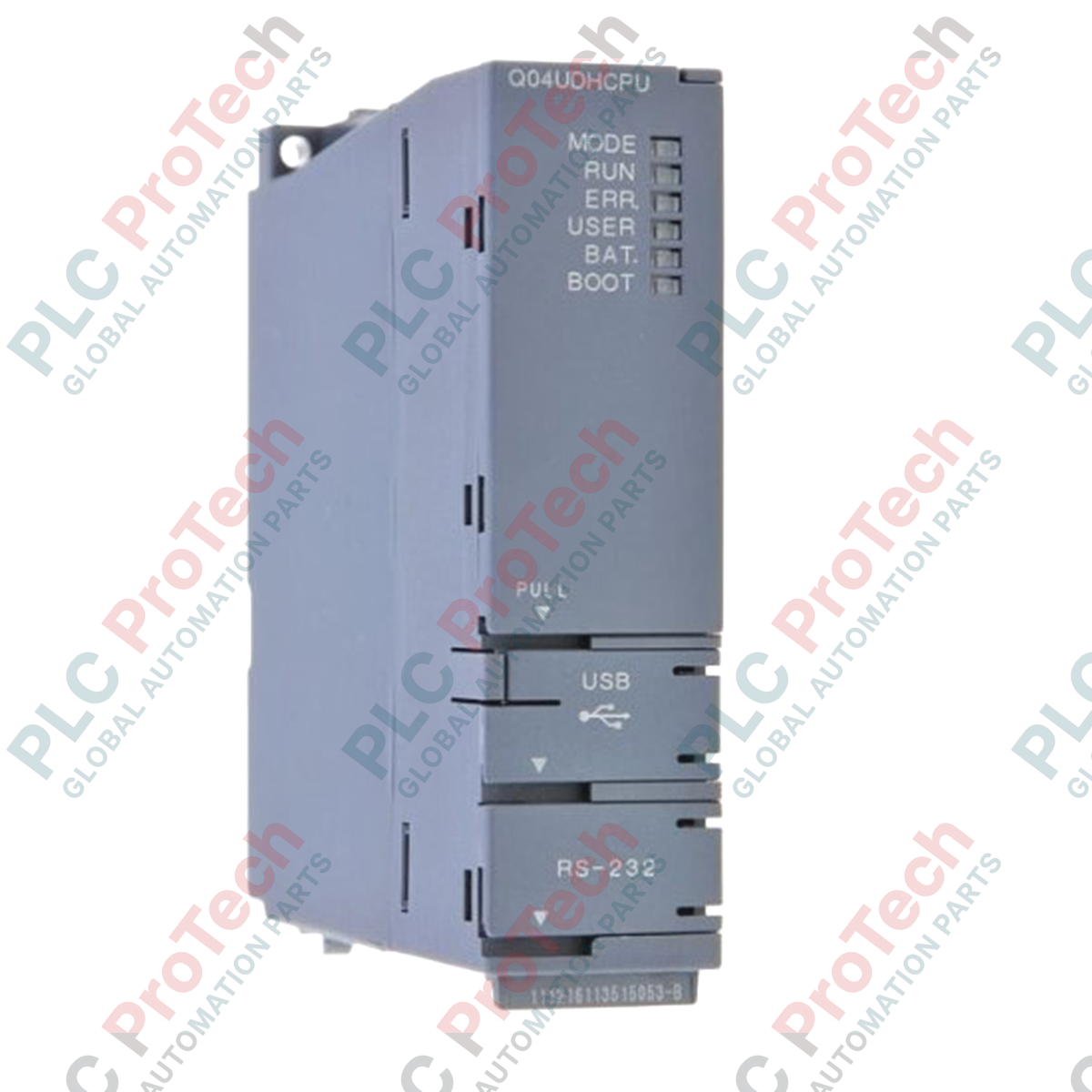

Conçu pour les environnements d’automatisation à grande vitesse et haute précision, le Mitsubishi Electric Q04UDHCPU constitue un cœur de traitement très performant au sein de la plateforme d’automates programmables MELSEC série Q. Ce module CPU modèle Universal offre une exécution rapide des séquences et une mémoire programme généreuse, ce qui le rend adapté au contrôle de mouvement multiaxe, aux systèmes d’assemblage complexes et aux applications exigeantes de traitement industriel.
L’unité dispose d’une capacité de programme intégrée de 40K pas (160K octets) et exécute les instructions de base en seulement 9,5 nanosecondes. Pour la communication et la programmation, le module est équipé d’interfaces série USB et RS-232 dédiées intégrées, ainsi que d’un emplacement standard pour cartes d’extension mémoire (SRAM, Flash ou ATA). Cette configuration garantit une intégration transparente avec les interfaces homme-machine, les réseaux externes et les logiciels d’ingénierie tels que GX Works2 ou GX Works3.
Caractéristiques
- Temps de traitement très courts, avec une exécution des instructions séquentielles en seulement 9,5 ns.
- Grande capacité de stockage des programmes de 40K pas pour gérer une logique de contrôle complexe.
- Prise en charge de méthodes de programmation polyvalentes, notamment Ladder, Structured Text (ST), Function Block (FB) et Sequential Function Chart (SFC).
- Deux ports de connexion périphérique intégrés utilisant des interfaces USB et RS-232.
- Emplacement d’extension intégré compatible avec les cartes mémoire SRAM, Flash et ATA.
- Configuration de grande capacité prenant en charge jusqu’à 8192 points d’entrées/sorties directs ou actualisés.
Applications
- Lignes d’assemblage automobile et coordination de cellules de travail robotisées.
- Machines à grande vitesse pour l’emballage, l’étiquetage et le tri.
- Installations de traitement de l’eau et des eaux usées.
- Usines de fabrication de semi-conducteurs et installations de traitement chimique par lots.
Caractéristiques techniques
| Fabricant |
Mitsubishi Electric |
| Modèle / numéro d’article |
Q04UDHCPU |
| Série |
MELSEC série Q |
| Méthode de contrôle |
Fonctionnement répétitif du programme enregistré |
| Système de contrôle des entrées/sorties |
Méthode de rafraîchissement (accès direct possible via les paramètres d’instruction DX/DY) |
| Langages de programmation |
Langage à symboles relais, langage symbolique logique, MELSAP3 (SFC), MELSAP-L, blocs fonctionnels (FB), texte structuré (ST) |
| Vitesse d’exécution des instructions de base |
9,5 ns (instruction LD), 19 ns (instruction PC) |
| Réglage du cycle constant |
0,5 à 2000 ms (réglable par incréments de 0,5 ms) |
| Capacité du programme |
40K étapes (160 Ko) |
| Capacité de mémoire intégrée |
160 Ko (RAM standard) |
| Cartes mémoire prises en charge |
SRAM (jusqu’à 8 Mo), carte Flash (jusqu’à 4 Mo), carte ATA (jusqu’à 32 Mo) |
| Nombre maximal de points d’E/S directes |
8192 points (X/Y0 à 1FFF) |
| Consommation de courant interne |
0,39 A à 5 VCC |
| Précision de l’horloge |
-2,96 à +3,74 s/j à 0 degC
-3,18 à +3,74 s/j à 25 degC
-13,20 à +2,12 s/j à 55 degC
|
| Dimensions |
98 mm (H) x 27,4 mm (W) x 89,3 mm (P) |
| Poids d’expédition |
1,5 kg |
Connexions et interfaces
| Type d’interface |
Spécification du connecteur / de l’emplacement |
Fonction principale |
| Port USB |
Connecteur Mini-B |
Connexion haut débit au logiciel d’ingénierie (GX Works) |
| Port RS-232 |
D-sub à 9 broches (ou brochage équivalent) |
Communications série avec des interfaces homme-machine, des modems ou des contrôleurs externes |
| Emplacement pour carte mémoire |
Emplacement standard pour carte PC (compatible Type I/II) |
Accepte les cartes mémoire SRAM, Flash et ATA pour le stockage des programmes et des données |
Consignes d’installation
- Fixez toujours solidement le module sur une unité de base compatible de la série MELSEC Q. Assurez-vous que le mécanisme de verrouillage est complètement enclenché avant la mise sous tension.
- Assurez-vous que l’alimentation de tout le système est coupée avant d’installer, de retirer ou de câbler un module dans le rack.
- Mettez le système à la terre via les bornes de terre de protection (PE) et de terre fonctionnelle (FG) du module d’alimentation principal du rack de base, à l’aide d’un fil de cuivre de 2 mm² ou plus.
- Maintenez un dégagement suffisant (30 mm minimum) autour du dessus, du dessous et des côtés de l’unité centrale afin de permettre un refroidissement par convection optimal et d’éviter le déclassement thermique.
Conformité et certifications
- Conformité aux directives CE
- Homologué UL (classe I, division 2, groupes A, B, C, D, emplacements dangereux)
- Homologué cUL
- KC (certification coréenne de compatibilité électromagnétique)
