Description

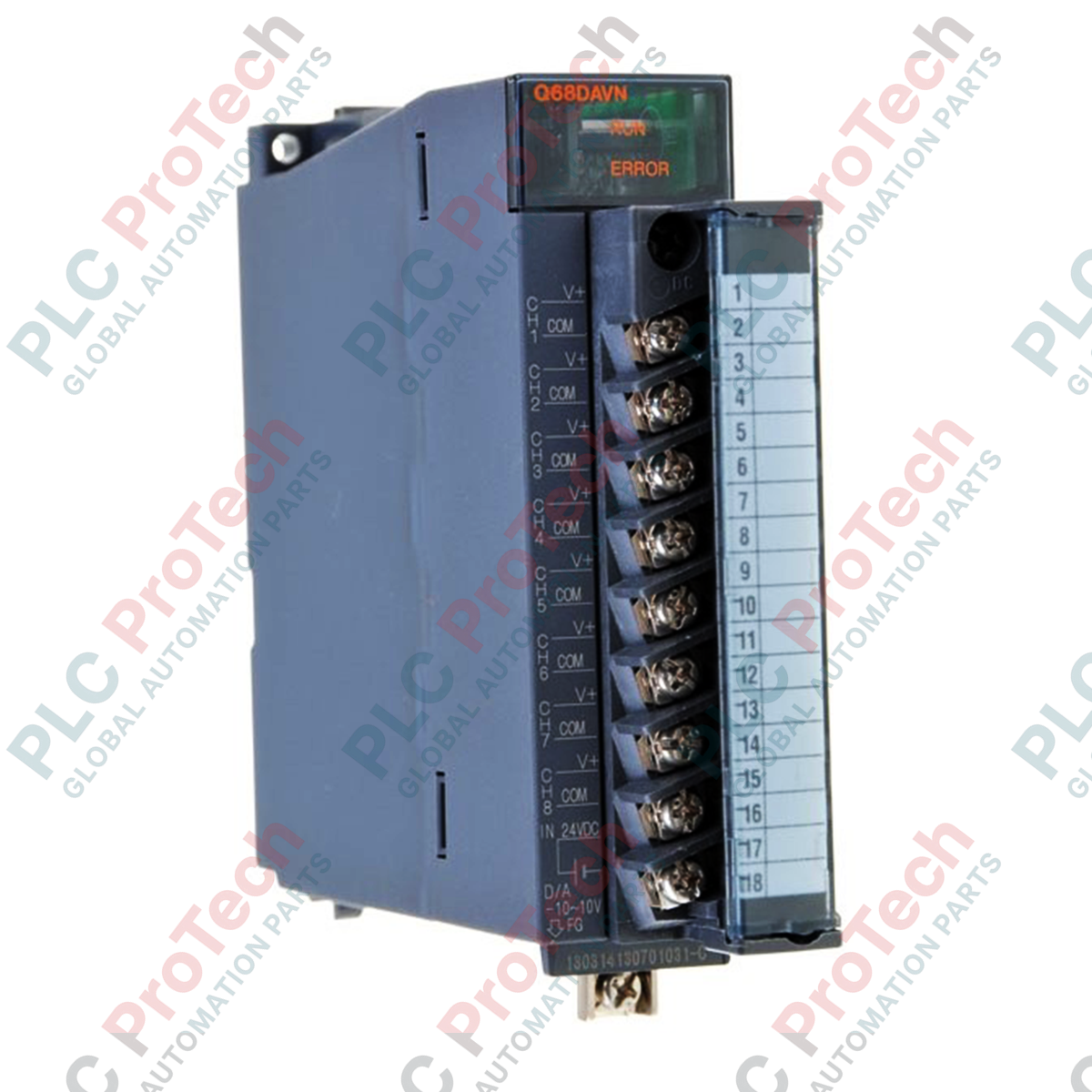

Conçu pour se connecter directement aux actionneurs industriels et aux variateurs de fréquence, le Mitsubishi Electric Q68DAVN convertit des commandes numériques de 16 bits en signaux précis de commande en tension. Ce module de sortie analogique haute densité s’intègre parfaitement au fond de panier des automates programmables MELSEC Q Series et occupe 16 points d’E/S intelligentes. Il comporte 8 canaux de sortie en tension capables de piloter des charges de 1 k ohm à 1 M ohm, offrant une grande flexibilité pour l’intégration au système. Les opérateurs industriels peuvent choisir entre une résolution standard et une configuration haute résolution selon les exigences spécifiques du processus, garantissant une régulation dynamique fluide dans les environnements exigeants des ateliers de production.
Caractéristiques principales
-
Forte densité de canaux : Regroupe 8 canaux indépendants de sortie de tension analogique dans un seul emplacement afin d’économiser de l’espace sur le fond de panier.
-
Modes à double résolution : Prend en charge une résolution standard (-4096 à 4095) et des entrées numériques haute résolution (-16384 à 16383) pour un réglage précis des processus.
-
Isolation système robuste : Utilise une isolation par photocoupleur entre les bornes d’entrée/sortie et le fond de panier principal de l’automate programmable, associée à une isolation par transformateur pour les alimentations externes.
-
Protection de sortie intégrée : La protection intégrée contre les courts-circuits prévient les dommages matériels dus aux défauts de câblage sur le terrain ou aux défaillances de charge.
-
Mémoire de configuration à long terme : Équipé d’une EEPROM intégrée prévue pour jusqu’à 100 000 opérations d’écriture, qui conserve les paramètres d’étalonnage et de configuration sans pile de secours.
Applications
- Commande de vannes proportionnelles dans les systèmes hydrauliques et pneumatiques.
- Transmission de consignes de vitesse aux variateurs de fréquence (VFD) et aux servocontrôleurs.
- Systèmes de positionnement d’actionneurs multiaxes sur les lignes d’emballage et d’assemblage automobile.
- Intégration de boucles de régulation de processus dans les installations de traitement de l’eau et de dosage de produits chimiques.
Caractéristiques techniques
| Paramètre |
Valeurs des spécifications |
| Fabricant |
Mitsubishi Electric |
| Code de modèle |
Q68DAVN |
| Type de module |
Module convertisseur numérique-analogique (sortie tension) |
| Canaux de sortie analogique |
8 points (8 canaux) |
| Formats d’entrée numérique |
Binaire signé sur 16 bits (standard : -4096 à 4095 ; haute résolution : -16384 à 16383) |
| Plage de sortie analogique |
-10 V CC à 10 V CC |
| Résistance de charge externe |
1 k ohm à 1 M ohm |
| Points d’E/S occupés |
16 points (affectation de module fonctionnel intelligent) |
| Consommation de courant interne (5 V CC) |
0,38 A |
| Exigences relatives à l’alimentation externe |
24 V CC (+20 % / -15 %), ondulation/pointe de 500 mV crête à crête ou moins, consommation de courant de 0,2 A |
| Courant d’appel nominal |
2,5 A (durée de 230 microsecondes ou moins) |
| Tension de tenue diélectrique |
500 VCA pendant 1 minute (entre les E/S et l’alimentation de l’API ; entre la sortie analogique et l’alimentation externe) |
| Système de connexion |
Bornier amovible à 18 points |
| Section de fil applicable |
0,3 à 0,75 mm carré |
| Poids net du module |
0,2 kg |
| Poids d’expédition (calculé) |
1,0 kg |
Observations techniques empiriques
Modèles alternatifs et compatibilité
Le Q68DAVN constitue la voie de mise à niveau directe de l’ancien module Q68DAV. Lors du passage de l’ancien modèle sans N, les dimensions physiques et les paramètres principaux des blocs de programme restent rétrocompatibles. Toutefois, vérifiez que votre logiciel de programmation GX Works2 ou GX Works3 est à jour et dispose du profil de module de fonction intelligente approprié, afin que les paramètres de configuration de la variante N soient correctement adaptés à votre CPU d’API.
Pièges liés à l’application et remarques techniques
L’un des principaux risques liés au Q68DAVN est que les voies de sortie individuelles ne sont pas isolées les unes des autres. Si vous alimentez plusieurs appareils de terrain à partir de différentes zones d’alimentation, des boucles de masse se produiront et entraîneront une dérive du signal de sortie ou une défaillance des voies. Si l’isolation entre les voies est indispensable dans votre architecture de câblage de terrain, des conditionneurs de signal et des isolateurs externes doivent être installés entre le bornier de ce module et les composants de terrain.
Conseils de mise en service et de câblage
Utilisez toujours un câble à paire torsadée blindée (STP) de haute qualité pour toutes les lignes de sortie de tension analogique et veillez à ce qu’elles soient aussi courtes que possible afin d’éviter les interférences électromagnétiques. Raccordez le blindage à la borne FG du module. Notez que les bornes autres que FG n’acceptent pas les cosses à sertir avec manchon ; utilisez impérativement des cosses à œillet ou à fourche R1.25-3 à fût nu afin d’éviter que le couvercle de protection du bornier ne se verrouille pas correctement.
Consignes d’installation
AVERTISSEMENT CRITIQUE POUR LE SYSTÈME
Coupez toutes les alimentations externes du fond de panier de l’API et de l’alimentation auxiliaire de 24 VCC avant d’insérer ou de retirer le module Q68DAVN. Le fait de ne pas mettre l’ensemble du système hors tension avant toute manipulation physique peut endommager définitivement les circuits intégrés de communication du fond de panier ou provoquer des arrêts inattendus des unités en fonctionnement.
1
Assurez-vous que l’unité de base de l’API est complètement hors tension. Alignez le crochet inférieur du module avec le trou d’installation sur l’unité de base.
2
Appuyez fermement sur le haut du module contre le connecteur du fond de panier jusqu’à ce qu’il s’enclenche, puis serrez la vis de fixation supérieure au couple spécifié.
3
Fixez le bornier câblé à 18 points au module et serrez à la main les vis d’installation du bornier.
4
Appliquez d’abord l’alimentation externe auxiliaire de 24 VCC, vérifiez que les connexions des bornes sont bien fixées et que la polarité est correcte, puis mettez sous tension le rack d’API principal.
