Description

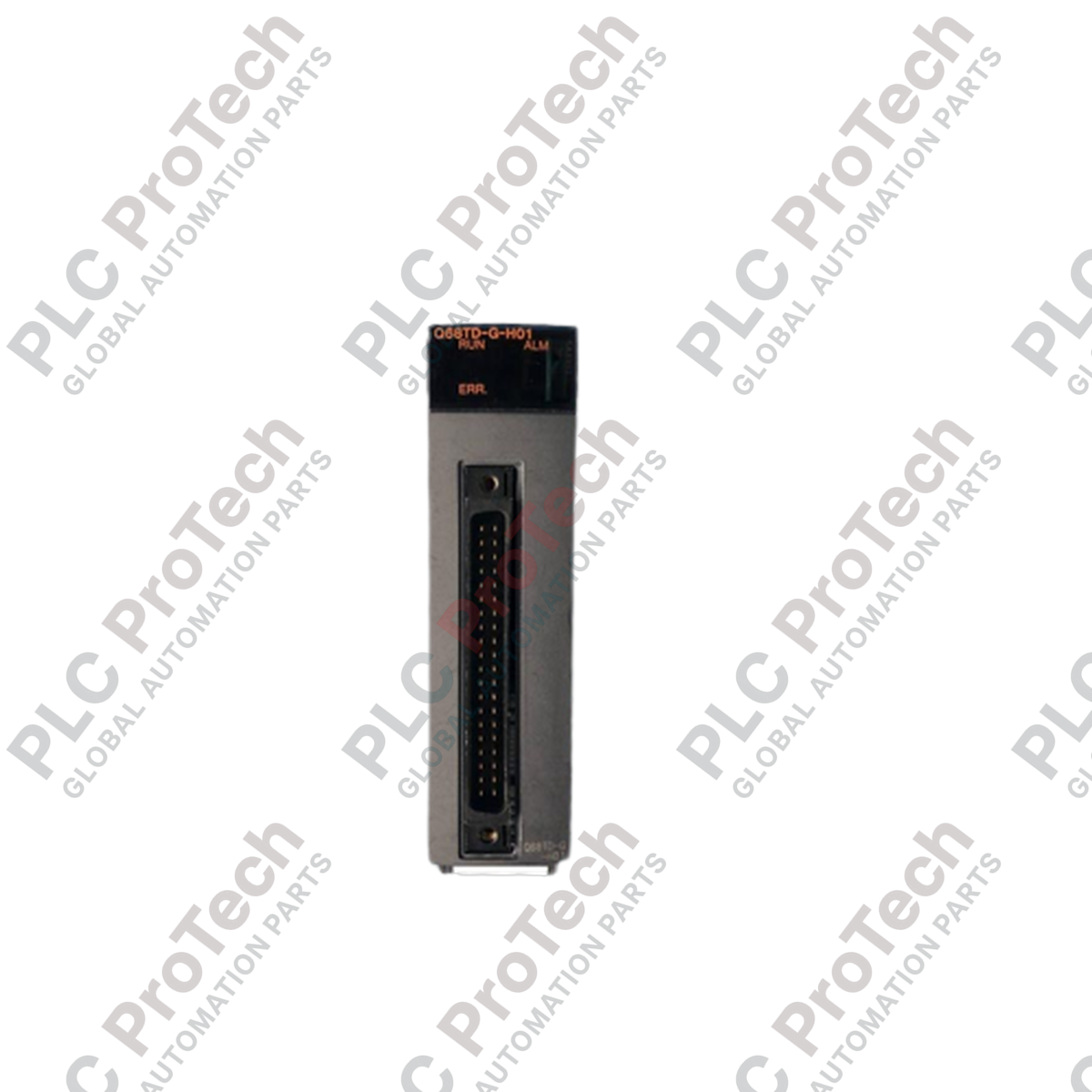

Le Mitsubishi Electric Q68TD-G-H01, configuré pour une surveillance thermique précise, fournit huit entrées de thermocouple isolées entre les canaux pour les environnements de commande à haute fiabilité de la série MELSEC Q. Ce module hautes performances est conçu pour éliminer les boucles de masse et réduire les interférences parasites dans les applications de mesure de température multipoint, ce qui le rend particulièrement adapté aux installations de traitement industriel exigeantes. Chaque canal peut être configuré indépendamment, permettant une intégration flexible de différents types de capteurs thermocouples au sein d’un même rack d’API.
Fonctionnalités
-
Isolation entre les canaux : Une isolation galvanique complète entre les canaux d’entrée empêche les interférences électriques dues aux boucles de masse et protège les systèmes de commande sensibles.
-
Prise en charge de plusieurs types de thermocouples : Compatible directement avec les types de thermocouples standard B, E, J, K, N, R, S et T.
-
Encombrement compact : N’occupe que 16 points d’E/S sur l’unité de base MELSEC Q, ce qui préserve un espace précieux dans les emplacements.
-
Diagnostics intégrés : Détecte les ruptures et déconnexions des fils des capteurs afin de déclencher immédiatement des alertes système et de prévenir tout emballement thermique.
Applications
- Profilage thermique pour l’extrusion, le moulage des plastiques et les canaux chauds.
- Systèmes de commande de fours industriels pour le traitement thermique, les fours de cuisson et le recuit.
- Suivi de la température de cuves de réacteurs chimiques multizones.
- Surveillance de la température de l’eau d’alimentation des chaudières et de la vapeur dans les installations industrielles.
Spécifications techniques
| Fabricant |
Mitsubishi Electric |
| Référence du modèle |
Q68TD-G-H01 |
| Série |
Série MELSEC Q |
| Type de module |
Module d’entrée de température (canaux isolés) |
| Nombre d’entrées |
8 canaux |
| Types de capteurs d’entrée |
Thermocouple (B, E, J, K, N, R, S, T) |
| Points d’E/S occupés |
16 points (affectés comme module de fonction intelligent) |
| Consommation de courant interne |
0.49 A (à 5 VCC) |
| Largeur du module |
27.4 mm |
| Hauteur du module |
98.0 mm |
| Profondeur du module |
90.0 mm |
| Poids net |
0.18 kg |
| Poids d’expédition (calculé) |
0.50 kg |
Informations techniques empiriques
Modèles alternatifs et compatibilité
Le Q68TD-G-H01 offre une isolation améliorée entre les voies par rapport aux modules de température non isolés, tels que le Q64TD standard. Lors du remplacement de versions non isolées plus anciennes, vérifiez les budgets d’alimentation du rack, car la consommation interne en 5 VCC est nettement plus élevée (0,49 A) en raison des circuits d’isolation intégrés. Vérifiez que votre module d’alimentation système (par exemple, le Q61P) dispose d’une réserve suffisante.
Pièges liés à l’application et remarques techniques
Pour éviter les dérives de mesure dans les environnements soumis à de rapides fluctuations de la température ambiante, évitez de monter le module directement à côté de composants produisant de la chaleur, tels que des alimentations ou des démarreurs de moteur, à l’intérieur de l’armoire. Vérifiez que les voies d’entrée inutilisées sont désactivées dans le logiciel au niveau des paramètres du module afin d’éviter les fausses alarmes de rupture de fil de capteur et les diagnostics inutiles de l’unité centrale.
Conseils de mise en service et de câblage
Utilisez toujours des câbles d’extension et de compensation dédiés aux thermocouples, adaptés au type de thermocouple (par exemple, un câble d’extension KX pour les capteurs de type K). Acheminez ces fils de capteur à distance des câbles CA haute tension et des sorties des variateurs de fréquence afin de limiter l’induction électromagnétique. Raccordez les fils de blindage en un seul point de mise à la terre propre, dédié à l’instrumentation, à proximité du rack API.
Consignes d’installation
AVERTISSEMENT CRITIQUE : Déconnectez toutes les sources d’alimentation externes du système API ainsi que toutes les boucles de câblage côté terrain avant d’insérer ou de retirer le module. Toute intervention sur un fond de panier sous tension risque de détruire les optocoupleurs d’isolation internes sensibles et peut entraîner un fonctionnement imprévisible du système.
1
Accrochez solidement la languette inférieure du module Q68TD-G-H01 dans la fente de montage de l’unité de base de la série MELSEC Q.
2
Faites pivoter le module jusqu’à ce qu’il soit parfaitement plaqué contre la plaque de base, puis serrez la vis de fixation supérieure au couple spécifié afin d’assurer un contact fiable avec le plan de masse.
3
Raccordez directement les fils du thermocouple aux bornes du module, en respectant strictement les indications de polarité (+ et −).
4
Configurez l’utilitaire de configuration matérielle dans votre logiciel de programmation (GX Works2 ou GX Works3) afin qu’il reconnaisse le module et télécharge les modifications de paramètres vers l’unité centrale.
