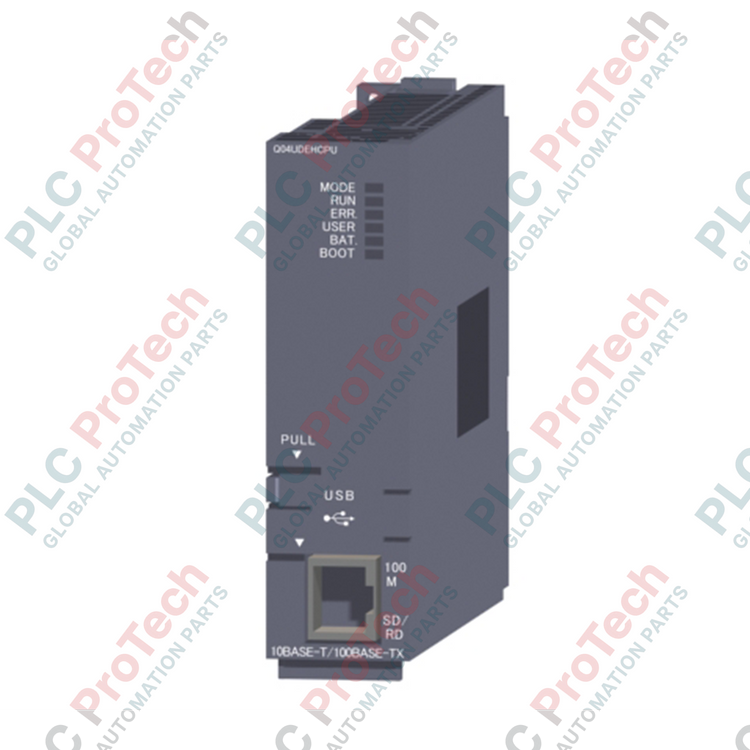

Description

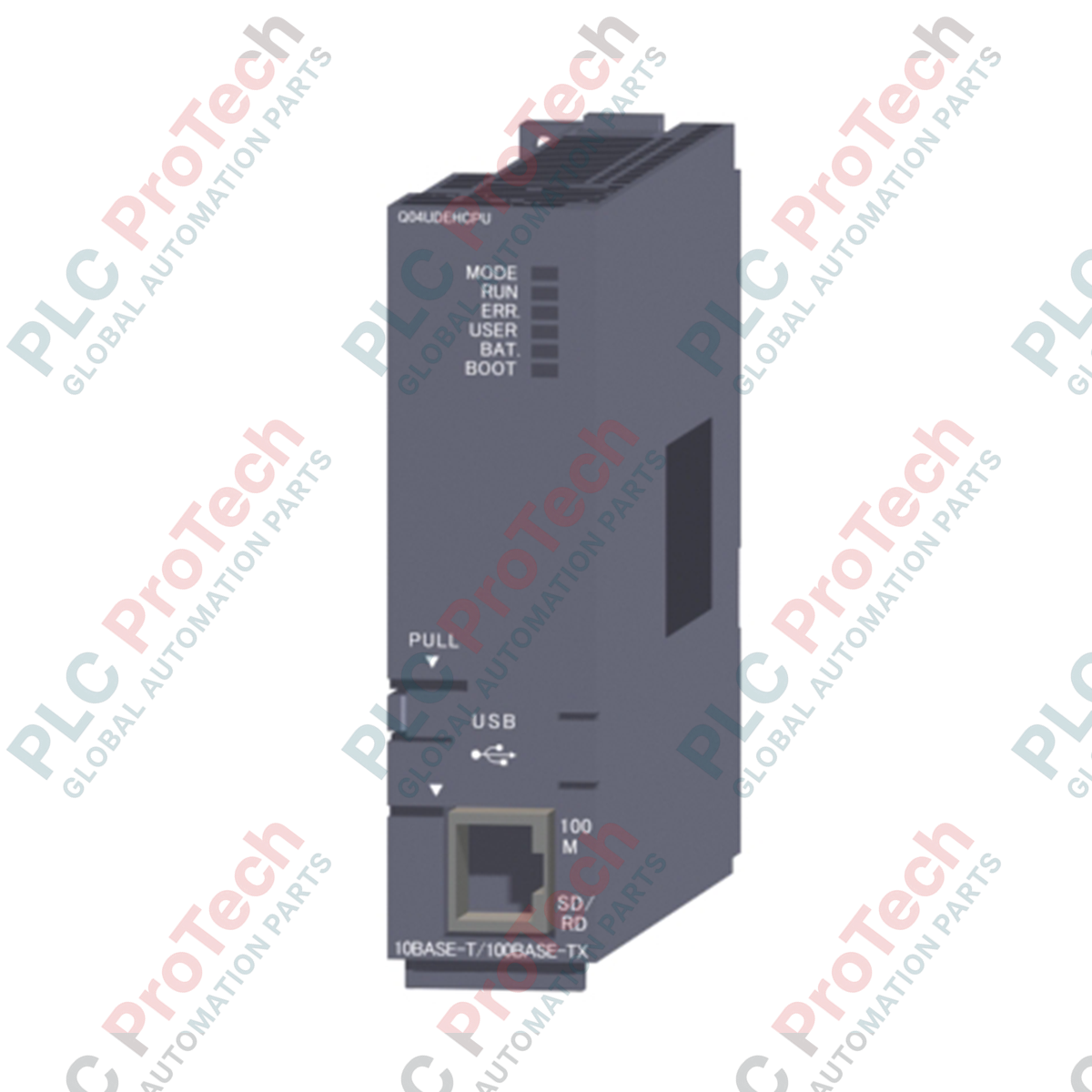

Conçu pour le pilotage industriel à grande vitesse, le Mitsubishi Electric Q04UDEHCPU est une unité centrale de traitement haute performance de la plateforme d'automates programmables MELSEC Q Series. Ce module CPU Q universel est conçu pour les systèmes d'automatisation complexes nécessitant des temps de cycle rapides, des communications Ethernet intégrées et une coordination structurée entre plusieurs CPU.
L'unité fonctionne selon une méthode de contrôle par programme enregistré, avec un mécanisme d'actualisation des E/S à haut rendement. Prenant en charge une capacité de programme allant jusqu'à 40K étapes (160 KB) et une vitesse de traitement des instructions de base de 9.5 ns pour les instructions LD de base, ce contrôleur gère des tâches séquentielles complexes et des calculs mathématiques avec une latence minimale. Les utilisateurs peuvent programmer l'unité à l'aide de langages standard de commande séquentielle, notamment le langage à contacts, MELSAP 3 (SFC), MELSAP-L, les blocs fonctionnels et le texte structuré (ST).
Les capacités de communication reposent sur une interface Ethernet intégrée prenant en charge des débits de transmission de 100/10 Mbps. Ce port intégré gère jusqu'à 16 connexions socket simultanées, permettant la télémétrie directe, l'intégration au réseau MELSOFT et les échanges de données via le protocole MC. Les unités RAM et ROM standard offrent des options de stockage évolutives pour le code applicatif, les registres et les sauvegardes système non volatiles.
Caractéristiques
-
Vitesses d'exécution élevées : Offre des vitesses d'exécution de 9.5 ns pour les opérations LD de base et de 19 ns pour les instructions MOV standard.
-
Communications intégrées : Port Ethernet intégré 10/100 Mbps avec négociation automatique, pour les réseaux pair à pair, les interfaces SCADA et la programmation à distance.
-
Allocation mémoire flexible : Comprend 160 KB de mémoire programme, 256 KB de RAM standard et 1024 KB de ROM standard, extensibles au moyen de cartes mémoire en option.
-
Architecture multi-CPU : Une zone de communication multi-CPU partagée à haut débit (32 KB) facilite la coordination étroite avec les processeurs auxiliaires sur un même fond de panier.
-
Capacité pour divers appareils : prend en charge 4096 points d’E/S physiques et jusqu’à 8192 points d’E/S au total (X/Y0 à 1FFF).
Applications
- Lignes de montage automobile et systèmes de commande des convoyeurs
- Télémétrie des installations de traitement de l’eau et des eaux usées
- Équipements d’emballage à grande vitesse et de manutention des matériaux
- Gestion des équipements de fabrication de semi-conducteurs
- Systèmes auxiliaires de centrales électriques et automatisation des services publics
Caractéristiques techniques
Fabricant
| Mitsubishi Electric |
Référence / Modèle
| Q04UDEHCPU (SKU: 217900) |
Série
| MELSEC Q Series |
Méthode de contrôle
| Exécution cyclique du programme stocké |
Méthode de contrôle des E/S
| Méthode de rafraîchissement (accès direct aux E/S possible via les commandes DX/DY) |
Vitesse de l’instruction LD de base
| 9.5 ns |
Vitesse de l’instruction MOV de base
| 19 ns |
Capacité du programme
| 40K étapes (160 KB) |
RAM standard
| 256 KB |
ROM standard
| 1024 KB |
Points d’E/S physiques
| 4096 points (X/Y0 à FFF) |
Nombre total de points d’E/S des appareils
| 8192 points (X/Y0 à 1FFF) |
Vitesse de connexion Ethernet
| 100/10 Mbps (Full/Half Duplex) |
Connexions Ethernet
| Jusqu’à 16 connexions simultanées par socket |
Consommation de courant interne
| 0.49 A à 5 VDC |
Température de fonctionnement
| 0 à 55 degC |
Température de stockage
| -25 à 75 degC |
Humidité de fonctionnement
| 5 à 95 % HR, sans condensation |
Résistance aux vibrations
| Conforme aux normes JIS B 3502 et IEC 61131-2 |
Résistance aux chocs
| 147 m/s2 (3 fois selon les axes X, Y et Z) |
Dimensions (H x W x P)
| 98 mm x 27.4 mm x 115 mm |
Poids
| 0.22 kg |
Consignes d’installation
-
Installation du fond de panier : Insérez fermement le module CPU dans l’emplacement CPU prévu de l’unité de base MELSEC Q Series. Fixez l’unité à l’aide du mécanisme de verrouillage intégré.
-
Câblage Ethernet : Utilisez des câbles à paires torsadées blindées de catégorie 5 (ou supérieure) pour la connexion Ethernet afin de minimiser les interférences électromagnétiques et de maintenir la stabilité de la liaison.
-
Mise à la terre : Veillez à ce que l’unité de base soit reliée à une terre dédiée de classe D (résistance de mise à la terre de 100 ohms ou moins) à l’aide d’un câble de terre d’au moins 2 mm².
-
Gestion thermique : Maintenez un dégagement minimal de 30 mm au-dessus et au-dessous du rack de modules afin de permettre la dissipation naturelle de la chaleur par convection à l’intérieur de l’armoire de commande.
